LTC2321HUFD-12#PBF

LTC2321HUFD-12#PBF от Analog Devices

Общее описание

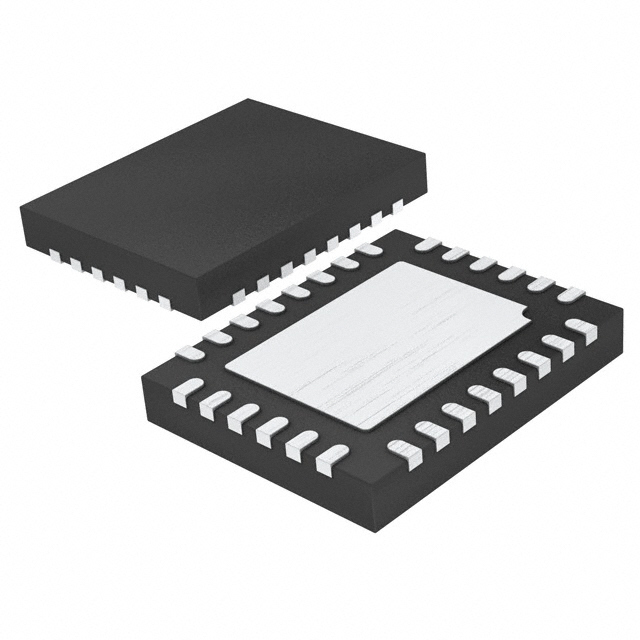

LTC2321HUFD-12#PBF — это высокоточный, быстродействующий 12-битный аналогово-цифровой преобразователь (ADC) архитектуры SAR от компании Analog Devices. Устройство имеет два канала для одновременного выборочного преобразования (Simultaneous Sampling) и работает с максимальной частотой выборки в 2 MSPS (миллионов выборок в секунду). Преобразователь выполнен в компактном корпусе типа 28-QFN (4x5 мм), обеспечивая высокую плотность установленных компонентов.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает высокую точность измерений.
• Высокая скорость: Частота выборки до 2 MSPS позволяет использовать устройство в приложениях с высокими требованиями к скорости оцифровки.
• Симметричное преобразование: Два канала позволяют проводить синхронное измерение на двух пазах одновременно, что особенно важно для приложений, где требуется одновременный захват данных.
• Компактный корпус: Корпус 28-QFN (4x5 мм) способствует уменьшению занимаемого платы места.

Недостатки

• Цена: Как правило, высокоточные и быстродействующие компоненты идут с соответствующей ценой.
• Необходимость внешних компонентов: Для получения оптимальной производительности может потребоваться использование высококачественных внешних компонентов, таких как прецизионные опорные напряжения.

Типовое использование

• Системы сбора данных: Используется для прецизионного сбора данных в научных и промышленных приложениях.
• Медицинские приборы: Подходит для высокоточных измерений в медицинской технике.
• Телекоммуникации: Используется в системах, требующих высокоскоростной оцифровки сигналов.
• Радиолокационные и спектральные анализаторы: Применяется в анализирующей аппаратуре, требующей высокой точности и скорости преобразования.

Рекомендации по применению

• Экранирование и заземление: Обеспечьте надлежащие меры по экранированию и заземлению для минимизации электромагнитных помех и улучшения работы ADC.
• Опорное напряжение: Используйте стабильный источник опорного напряжения для увеличения точности преобразований.
• Фильтрация входящих сигналов: Применяйте фильтры на входах для уменьшения шума и помех.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 2 MSPS
• Количество входов: 2 (дифференциальные или псевдодифференциальные)
• Тип интерфейса данных: Serial LVDS
• Напряжение питания (аналоговое): 3.13V ~ 3.47V, 5V
• Напряжение питания (цифровое): 3.13V ~ 3.47V, 5V
• Диапазон рабочих температур: -40°C ~ 125°C
• Конфигурация: S/H-ADC (Sample and Hold - Analog to Digital Converter)
• Корпус: 28-QFN (4x5 мм)

Возможные аналоги

• ADS8028 от Texas Instruments: 12-битный ADC с немного более низкой частотой выборки.
• MCP33151 от Microchip: 12-битный ADC с аналогичным функционалом, но в другом корпусе.
• AD7490 от Analog Devices: 12-битный ADC в корпусе LFCSP для аналогичных применений.

Данное устройство предоставляет высокую точность и скорость преобразования, что делает его отличным выбором для множества высокопроизводительных приложений.
