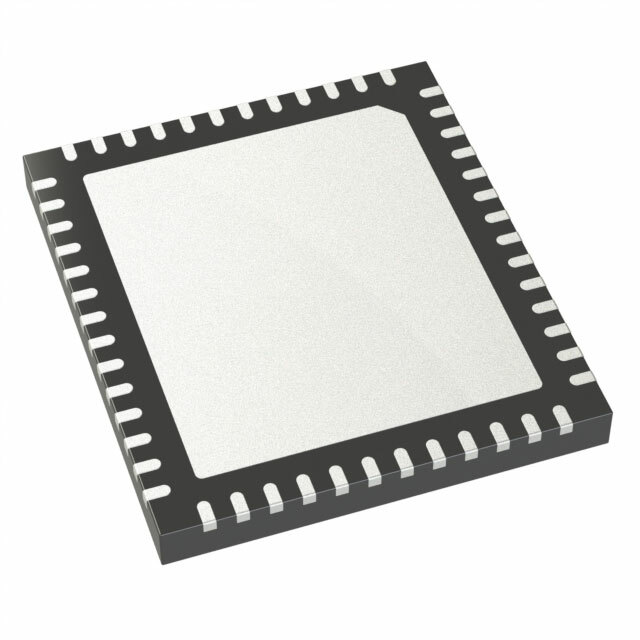

LTC2320HUKG-14#PBF

LTC2320HUKG-14#PBF от Analog Devices

Общее описание

LTC2320HUKG-14#PBF представляет собой высокопроизводительный 14-битный аналого-цифровой преобразователь (АЦП) с архитектурой последовательного приближения (SAR) от компании Analog Devices. Этот компонент имеет восемь входных каналов и обеспечивает высокую скорость выборки до 1.5 Мвыборок/с. Он поставляется в компактном корпусе 52-выводного QFN (7x8).

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность аналогово-цифрового преобразования.
• Многоканальность: Восемь входных каналов позволяют проводить параллельные измерения нескольких аналоговых сигналов.
• Высокая скорость выборки: Возможность работы с частотой до 1.5 Мвыборок/с отлично подходит для приложений с высокими требованиями к скорости.
• Компактный корпус: Корпус QFN позволяет использовать данный компонент в приложениях с ограниченным пространством.

Недостатки

• Необходимость внешнего опорного напряжения: Для достижения максимальной точности требуется использование качественного внешнего опорного напряжения.
• Повышенные требования к питанию: Могут возникнуть сложности с управлением питания, так как компонент требует несколько напряжений питания.

Типовое использование

• Высокоточные измерительные системы
• Цифровые осциллографы
• Медицинское оборудование
• Системы сбора данных
• Промышленные контроллеры

Рекомендации по применению

• Стабильность питания: Обеспечьте стабильное питание для аналоговой и цифровой частей компонента.
• Экранирование и заземление: Используйте подходящие методы экранирования и правильную организацию заземления, чтобы минимизировать шумы и помехи.
• Калибровка: Периодически проводите калибровку системы для поддержания высокой точности измерений.

Основные технические характеристики

• Разрешение: 14 бит
• Частота выборки: до 1.5 Мвыборок/с
• Количество входов: 8 (дифференциальные входы)
• Интерфейс данных: LVDS - Parallel, SPI
• Конфигурация: S/H-MUX-ADC
• Схема: 4 SAR АЦП
• Опорное напряжение: Внешнее, Внутреннее
• Напряжение питания (аналоговое): 3.13V ~ 3.47V, 5V
• Напряжение питания (цифровое): 3.13V ~ 3.47V, 5V
• Особенности: Одновременная выборка
• Рабочая температура: -40°C ~ 125°C
• Корпус: 52-WFQFN Exposed Pad
• Монтаж: Поверхностный монтаж

Возможные аналоги

• ADS8568IPMR от Texas Instruments: 12-битный многоканальный АЦП с похожими характеристиками.
• AD7606BSTZ от Analog Devices: 16-битный, 8-канальный АЦП с интегрированной фильтрацией и буферами входных сигналов.

Заключение

LTC2320HUKG-14#PBF является отличным выбором для различных высокоскоростных и высокоточных приложений благодаря своей многоканальности, высокой скорости и точности. С его помощью можно достичь значительного повышения эффективности и точности в сборе данных и измерительных системах.
