LTC2320HUKG-12#PBF

Описание LTC2320HUKG-12#PBF от Analog Devices

Общее описание

LTC2320HUKG-12#PBF — это 12-битный аналого-цифровой преобразователь (ADC) от компании Analog Devices. Он выполнен по архитектуре SAR (Successive Approximation Register) и способен параллельно обрабатывать до 8 дифференциальных входов с высокой скоростью выборки до 1.5 МГц. Этот компонент предназначен для высокоточных измерений, обеспечивая отличное качество сигналов и высокую точность преобразования.

Преимущества

• Высокая точность: 12-битное разрешение.
• Высокая скорость: Частота выборки до 1.5 МГц.
• Многочисленные входы: Поддержка до 8 дифференциальных входов.
• Параллельное преобразование: Возможность одновременного преобразования для увеличения производительности.
• Гибкость: Широкий диапазон питающих напряжений и поддержку внешнего и внутреннего эталонов.

Недостатки

• Относительно высокое энергопотребление: Требуется питание как для аналоговой, так и цифровой части.
• Потенциальная сложность интеграции: Требуется грамотная установка и конфигурирование для достижения максимальной производительности.

Типовое использование

• Системы управления и мониторинга: Промышленные системы автоматизации, требующие точных и быстрых измерений.
• Медицинские приборы: Оборудование для диагностики с высокими требованиями к точности измерений.
• Коммуникационные системы: Измерительные системы в сетевых и телекоммуникационных приложениях.
• Портативные устройства: Устройства, требующие точных измерений и высокой скорости работы при ограничениях по энергопотреблению.

Рекомендации по применению

• Электропитание: Обеспечьте стабилизированное питание для аналоговой (3.13В ~ 3.47В, 5В) и цифровой частей (3.13В ~ 3.47В, 5В).
• Распиновка: Рассмотрите использование всех 52 выводов корпуса для подключения и интеграции в схему.
• Температурный режим: Убедитесь, что температура эксплуатации остается в пределах -40°C до 125°C.
• Эталонное напряжение: Выбирайте внешние эталоны для достижения максимальной точности, если встроенные параметры недостаточны.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: до 1.5 МГц
• Число входов: 8 дифференциальных
• Интерфейс данных: LVDS - Параллельный, SPI
• Конфигурация: S/H-MUX-ADC
• Архитектура: SAR
• Поддержка эталонов: Внешний, Внутренний
• Напряжение питания: 3.13В ~ 3.47В для аналоговой и цифровой частей, 5В
• Особенности: одновременная выборка
• Рабочая температура: -40°C ~ 125°C

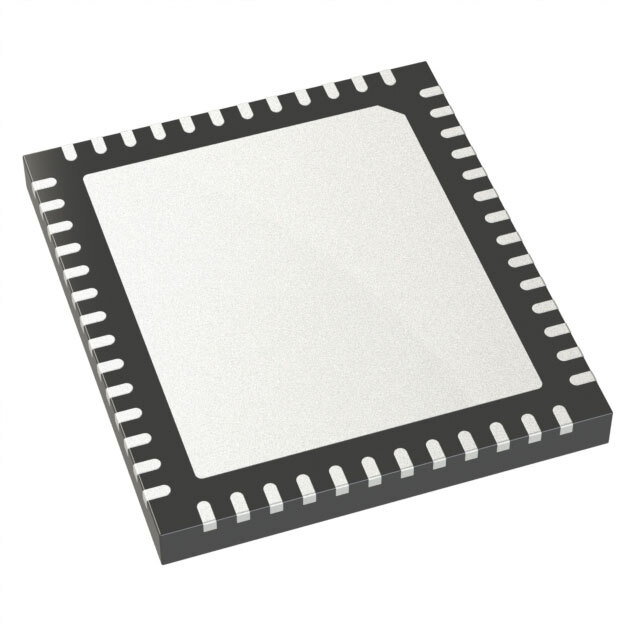

• Корпус/форм-фактор: 52-WFQFN с экспонированной подложкой
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD7476A от Analog Devices — тоже 12-битный ADC с аналогичными характеристиками.
• MAX19588 от Maxim Integrated — одновременный выборочный ADC.

Этот аналого-цифровой преобразователь идеально подходит для задач, требующих высокочастотного преобразования и высокой точности измерений.
