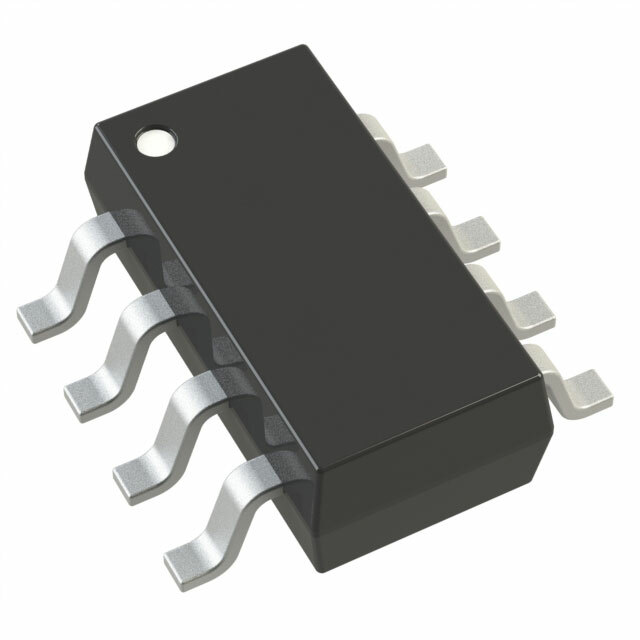

LTC2312ITS8-14#TRMPBF

LTC2312ITS8-14#TRMPBF

Общее описание

LTC2312ITS8-14#TRMPBF от Analog Devices - это 14-битный, быстродействующий аналого-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register). Устройство поставляется в компактном корпусе TSOT-23-8 и предназначено для широкого спектра приложений, требующих высокоточного преобразования аналоговых сигналов в цифровой формат.

Преимущества

• Высокая разрядность: 14 бит для точного цифрового представления аналоговых сигналов.
• Быстрая скорость выборки: до 500 тыс. выборок в секунду.
• Компактный корпус: TSOT-23-8 для экономии места на плате.
• Гибкое питание: поддержка аналогового и цифрового напряжения питания от 2.7В до 5В.
• Встроенный SPI-интерфейс для удобного подключения к микроконтроллерам и другим цифровым устройствам.
• Внутренний опорный источник напряжения, что облегчает проектирование.

Недостатки

• Ограниченный температурный диапазон до -40°C ~ 85°C.
• Может потребоваться тщательный отбор компонентов для минимизации шумов в высокоточных приложениях.

Типовое использование

• Медицинские приборы и диагностическое оборудование
• Промышленные контрольные системы и датчики
• Прецизионные измерительные приборы
• Портативные устройства
• Тестирование и измерительная аппаратура

Рекомендации по применению

• Для достижения максимальной точности размещайте LTC2312ITS8-14#TRMPBF рядом с источником сигнала, чтобы минимизировать подводящий шум.
• Важным аспектом является правильная разводка земли и питания, чтобы избежать внедрения шумов.
• Согласуйте линии SPI для правильной работы при высокой частоте.

Основные технические характеристики

• Разрядность: 14 бит
• Скорость выборки: до 500k выборок в секунду
• Количество входов: 1
• Тип входа: Однополярный
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC
• Архитектура: SAR
• Встроенная ссылка: Внутренняя
• Аналоговое напряжение питания: 2.7В ~ 3.6В, 5В
• Цифровое напряжение питания: 2.7В ~ 3.6В, 5В
• Рабочая температура: -40°C ~ 85°C
• Корпус: TSOT-23-8
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7940BRMZ от Analog Devices: 14-битный SAR ADC в корпусе MSOP-10.
• ADS7883SDBVR от Texas Instruments: высокоскоростной 12-битный SAR ADC в корпусе SOT-23-6.
• MAX11102EKT+T от Maxim Integrated: 16-битный SAR ADC в корпусе SOT-23-6.

Заключение

LTC2312ITS8-14#TRMPBF - это высокоточный и быстрый аналого-цифровой преобразователь, идеально подходящий для приложений, где требуется точное измерение аналогоовых сигналов с компактным монтажом.
