LTC2312HTS8-12#WTRMPBF

LTC2312HTS8-12#WTRMPBF - 12-битный АЦП с архитектурой SAR

Общее описание

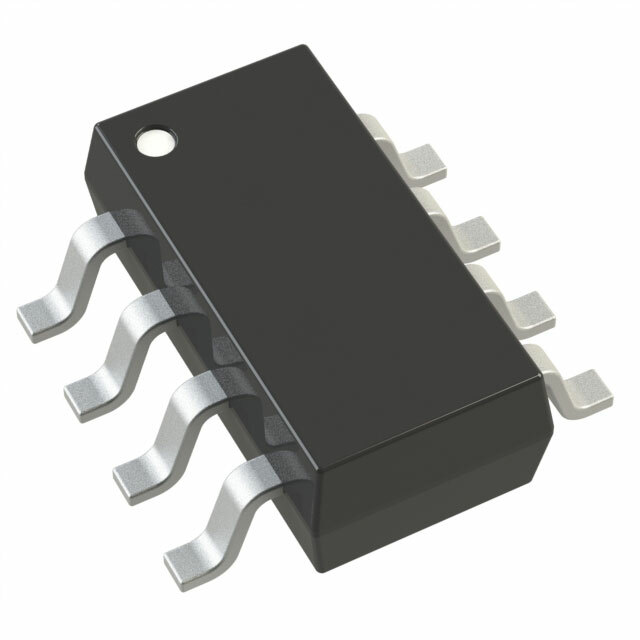

LTC2312HTS8-12#WTRMPBF - это 12-битный аналогово-цифровой преобразователь (АЦП) с последовательной аппроксимацией (SAR) от компании Analog Devices. Этот мощный и компактный АЦП интегрирован в корпус TSOT-23-8, что делает его идеальным выбором для приложений, где важны малые размеры и высокое качество конверсии.

Преимущества

• Высокое разрешение: 12-битный АЦП обеспечивает точную оцифровку аналоговых сигналов.
• Высокая скорость выборки: Скорость выборки до 500 kSPS позволяет использовать его в приложениях с высокими требованиями к скорости.
• Широкий диапазон рабочих напряжений: Поддерживает аналоговое и цифровое питание от 2.7V до 5.25V, что делает его универсальным для различных схем.
• Компактный корпус: TSOT-23-8 подходит для пространственно ограниченных приложений.

Недостатки

• Ограниченное количество входов: Поддерживает только 1 вход, что может быть недостатком для многоканальных систем.
• Чувствительность к шуму: Требует аккуратного проектирования печатной платы для минимизации шумов.

Типовое использование

• Прецизионные измерительные системы
• Оборудование для сбора данных
• Медицинское оборудование
• Промышленные контроллеры

Рекомендации по применению

• Обеспечьте стабильное и чистое питание для повышения точности измерений.
• Оптимально размещайте компоненты на печатной плате для минимизации шумов и улучшения производительности.
• Используйте соответствующие согласующие схемы для входного сигнала, чтобы обеспечить точную оцифровку.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 500 kSPS
• Входной тип: Однополярный
• Интерфейс данных: SPI
• Конфигурация: S/H-ADC
• Архитектура: SAR
• Тип опорного напряжения: Внутренний
• Напряжение питания, аналоговое и цифровое: 2.7V ~ 3.6V, 4.75V ~ 5.25V
• Рабочая температура: -40°C ~ 125°C
• Корпус: TSOT-23-8 (рядом с SOT-23)

Возможные аналоги

• ADS1015 от Texas Instruments: 12-битный АЦП с несколькими входами и встроенным усилителем.
• MCP3201 от Microchip Technology: 12-битный АЦП с SPI интерфейсом, экономичный выбор для менее критичных приложений.

LTC2312HTS8-12#WTRMPBF предоставляет точные и надежные преобразования аналоговых сигналов в цифровой формат, что делает его идеальным для широкого спектра высокопроизводительных приложений.
