LTC2311IMSE-14#PBF

LTC2311IMSE-14#PBF от Analog Devices

Общее описание

LTC2311IMSE-14#PBF от компании Analog Devices - это 14-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register), обеспечивающий высокую точность и скорость преобразования данных. Этот компонент предназначен для работы в высокоскоростных приложениях, обеспечивая высокое соотношение сигнал-шум (SNR) и низкий коэффициент нелинейного искажения (THD).

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность преобразования аналого-цифрового сигнала.
• Скорость: Максимальная частота дискретизации составляет до 5 миллионов выборок в секунду (MSPS).
• Широкий диапазон рабочих температур: От -40°C до 85°C, что позволяет использовать данный компонент в различных условиях.
• Интерфейс LVDS/SPI: Обеспечивает надежную передачу данных.

Недостатки

• Необходимость использования внешнего опорного напряжения: Для достижения максимальной точности требуется стабильное внешнее опорное напряжение.
• Требуемая дополнительная аккуратность в планировке печатной платы: Высокая скорость и чувствительность к помехам требует тщательного проектирования платы.

Типовое использование

• Системы сбора данных
• Прецизионное измерение
• Контроль и мониторинг промышленных процессов
• Медицинские приборы
• Цифровая обработка сигналов

Рекомендации по применению

• Стабильное питание: Обеспечьте стабильное питание как аналоговой, так и цифровой части схемы.
• Экранирование и фильтрация: Используйте экранирование и фильтрацию для минимизации внешних помех.
• Тщательная разводка: Разводите сигнальные и силовые линии, чтобы избежать перекрестных помех и обеспечить надежность работы устройства.

Основные технические характеристики

• Разрядность: 14 бит
• Частота дискретизации: до 5 MSPS
• Входной интерфейс: Дифференциальный
• Тип данных: LVDS - Serial, SPI
• Напряжение питания (Аналоговое): 3.13В ~ 3.47В, 5В
• Напряжение питания (Цифровое): 3.13В ~ 3.47В, 5В
• Операционный температурный диапазон: -40°C ~ 85°C

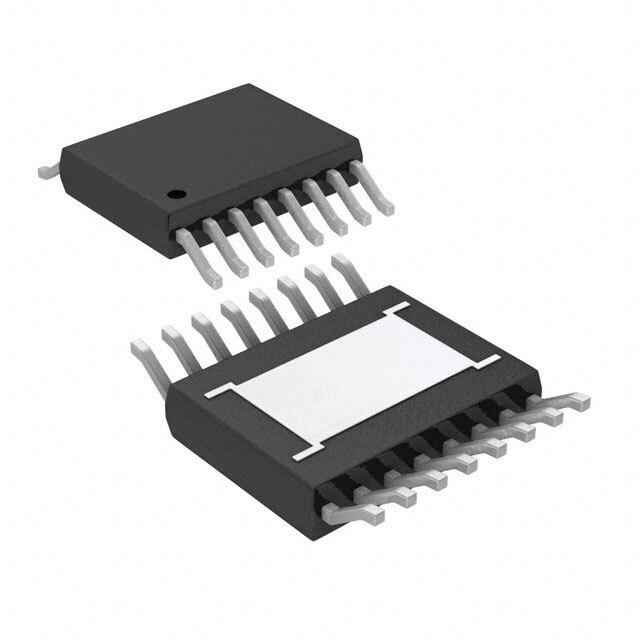

• Корпус/упаковка: 16-TFSOP (3.00 мм в ширину) с выводом exposed pad
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• AD7914 от Analog Devices
• ADS8320 от Texas Instruments
• MCP3201 от Microchip Technology

Этот компонент идеально подходит для применения в системах, требующих высокой точности преобразования сигналов и надежной передачи данных в условиях различной окружающей температуры.
