LTC2311HMSE-14#WPBF

LTC2311HMSE-14#WPBF от Analog Devices

Общее описание

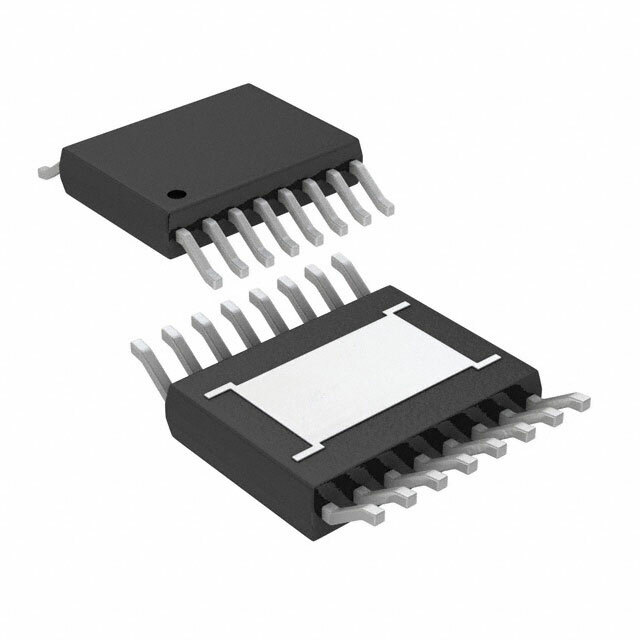

LTC2311HMSE-14#WPBF — это высокоэффективный аналого-цифровой преобразователь (ADC) с 14-битной разрядностью от компании Analog Devices. Этот компонент предоставляет возможность быстрой и точной конверсии аналоговых сигналов в цифровые данные с частотой выборки до 5 миллионов отсчетов в секунду (5MSPS). Устройство выполнено в компактном корпусе TSSOP-16 с выводами для поверхностного монтажа (MSOP-EP).

Преимущества

• Высокая скорость выборки: До 5MSPS, что позволяет использовать его в приложениях, требующих быстрой обработки сигналов.
• Высокая точность: 14-битная разрядность, обеспечивающая высокое разрешение и точность измерений.
• Компактный корпус: Корпус TSSOP-16 (MSOP-EP) занимает минимум пространства на печатной плате.
• Широкий диапазон рабочих температур: От -40°C до 125°C, что делает его подходящим для использования в жестких условиях эксплуатации.

Недостатки

• Не подходит для применений, требующих разрядность выше 14 бит.
• Требуется внешний референс напряжения, что может усложнить схему.

Типовое использование

• Промышленные приборы: Преобразование аналоговых сигналов с различных датчиков и устройств.
• Автомобильные системы: Контроль и управление двигателем, системы безопасности и развлечений.
• Медицинские приборы: Измерительные системы и приборы мониторинга.
• Коммуникационные системы: Обработка сигналов в системах беспроводной связи и сетевых устройствах.

Рекомендации по применению

• Организуйте совокупные цепи питания для минимизации шумов и помех на аналоговую и цифровую землю.
• Используйте высококачественные стабилизированные источники питания для обеспечения стабильной работы ADC.
• Разместите внешний референс напряжения как можно ближе к входам ADC для минимизации потерь и искажений.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборки: 5MSPS
• Входной тип: Дифференциальный
• Интерфейс данных: LVDS - Serial, SPI
• Архитектура: SAR
• Напряжение питания (аналоговое): 3.13V ~ 3.47V, 4.75V ~ 5.25V
• Напряжение питания (цифровое): 3.13V ~ 3.47V, 4.75V ~ 5.25V
• Тип корпуса: 16-MSOP-EP
• Температурный диапазон: -40°C ~ 125°C
• Квалификация: AEC-Q100

Возможные аналоги

• LTC2314-14 от Analog Devices: 14-битный, 4MSPS ADC в аналогичном корпусе.
• ADS7946 от Texas Instruments: Также 14-битный, 2MSPS ADC, подходящий для менее требовательных приложений по скорости.

LTC2311HMSE-14#WPBF от Analog Devices — это надежный и высокоэффективный компонент для различных применений, требующих точного и быстрого АЦП преобразования.
