LTC2310IMSE-12#PBF

LTC2310IMSE-12#PBF от Analog Devices

Общее описание

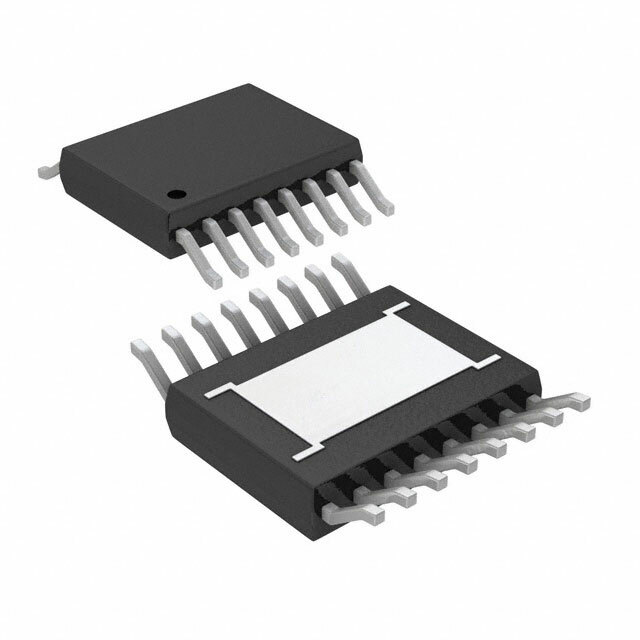

LTC2310IMSE-12#PBF — это высокоскоростной 12-битный аналого-цифровой преобразователь (АЦП) с архитектурой SAR. Этот компактный чип обладает одним дифференциальным входом и может работать с частотой выборки до 2М выборок в секунду (SPS). Устройство упаковано в корпус 16-MSOP-EP, что обеспечивает удобство монтажа на печатной плате.

Преимущества

• Высокая скорость выборки: Может достигать 2 миллионов выборок в секунду.
• Высокая точность: 12-битное разрешение обеспечивает точное преобразование аналоговых сигналов в цифровые.
• Компактность: Поставляется в компактном корпусе 16-MSOP-EP, что облегчает монтаж на печатной плате и экономит место.
• Гибкость питания: Поддерживает широкий диапазон напряжений питания от 3.13V до 5V как для аналоговой, так и цифровой части.

Недостатки

• Только один дифференциальный вход: Для систем с множеством аналоговых входов потребуется дополнительная коммутатирующая схема.
• Зависимость от внешних компонентов: Требуется внешний генератор опорного напряжения для работы.

Типовое использование

• Системы сбора данных
• Прецизионные измерительные приборы
• Мобильные устройства и носимая электроника
• Промышленная автоматизация и контроль

Рекомендации по применению

• Обеспечьте качественное питание: Используйте стабилизированные источники питания, чтобы минимизировать шум и повысить точность измерений.
• Проектируйте хорошую разводку земли: Избегайте заземления высокомощных и высокочастотных цепей рядом с АЦП, чтобы уменьшить электромагнитные помехи.
• Используйте фильтрацию: Добавьте фильтры очень низкой частоты на входах и питаниях для улучшения EMC и стабильности.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: до 2M SPS
• Количество входов: 1 дифференциальный
• Тип входа: Дифференциальный
• Интерфейс данных: LVDS - Serial, SPI
• Конфигурация: S/H-ADC
• Входное напряжение питания: 3.13V ~ 3.47V (для аналоговой части), 3.13V ~ 3.47V (для цифровой части)
• Упаковка / Корпус: 16-TFSOP (0.118", 3.00mm ширина) Exposed Pad
• Рабочая температура: -40°C ~ 85°C
• Монтаж: Поверхностный (SMT)

Возможные аналоги

• AD7949 от Analog Devices: 14-битный SAR АЦП с аналогичными характеристиками
• ADS8328 от Texas Instruments: 16-битный АЦП с низким энергопотреблением и высокой точностью
• MCP33151 от Microchip: 12-битный SAR АЦП с высокой скоростью выборки и широким диапазоном напряжение питания.

Этот чип подойдет как для профессиональных инженеров, занимающихся разработкой высокоскоростных и точных систем, так и для энтузиастов электроники, которые нуждаются в надежном и производительном АЦП.
