LTC2310HMSE-16#PBF

LTC2310HMSE-16#PBF от Analog Devices

Общее описание

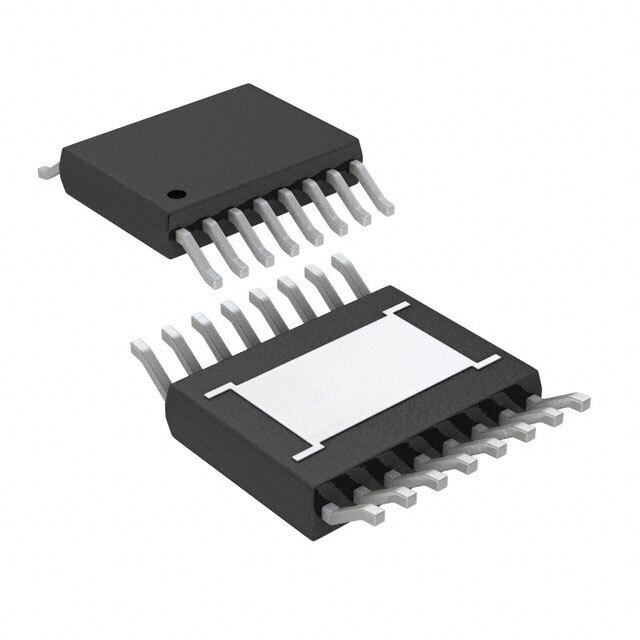

LTC2310HMSE-16#PBF – это 16-битный аналогово-цифровой преобразователь (АЦП) с SAR-архитектурой от компании Analog Devices. Этот высокоточный АЦП предназначен для преобразования аналоговых сигналов в 16-разрядные цифровые данные и имеет один входной канал. Устройство предназначено для поверхностного монтажа и поставляется в компактном корпусе MSOP (Mini Small Outline Package) с 16 выводами и открытой подложкой для улучшенного теплоотвода.

Преимущества

• Высокая точность: 16-битное разрешение обеспечивает высокую точность преобразования аналоговых сигналов.
• Компактный корпус: MSOP корпус с открытой подложкой для улучшенного теплоотвода позволяет экономить место на печатной плате.
• Широкий диапазон температур: Рабочий диапазон температур от -40°C до 125°C делает устройство подходящим для использования в различных условиях.
• Гибкие источники питания: Поддержка как аналогового, так и цифрового питания в диапазоне от 3.13В до 5В.

Недостатки

• Необходимость внешнего источника опорного напряжения: Требуется внешний источник опорного напряжения для точного преобразования.
• Ограниченное количество входов: Только один дифференциальный вход, что может ограничивать применение в многоканальных системах.

Типовое использование

• Промышленные датчики: Для точных измерений в промышленных датчиках и системах автоматики.
• Медицинские приборы: В медицинском оборудовании для высокого разрешения и точного измерения биосигналов.
• Аудио приложения: Использование в высококачественных аудио системах и приборах.

Рекомендации по применению

• Защитите аналоговые входы от сигналов, выходящих за пределы допустимого диапазона, используя защитные диоды или ограничительные резисторы.
• Используйте качественные фильтры для подавления высокочастотных помех на аналоговых входах.
• Обеспечьте надежное заземление и экранирование для минимизации шума и повышения точности измерений.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость семплирования: 2 Мвыборки/с
• Количество входов: 1 (дифференциальный)
• Интерфейс данных: LVDS - сериал, сериальный
• Конфигурация: S/H-ADC (семплирование и удержание – АЦП)
• Структура: SAR (последовательное приближение)
• Тип опорного напряжения: Внешний, внутренний
• Аналоговое напряжение питания: 3.13В ~ 5В
• Цифровое напряжение питания: 3.13В ~ 5В
• Рабочая температура: -40°C ~ 125°C
• Корпус / Покрытие: 16-TFSOP (0.118", 3.00mm ширина) с открытой подложкой (Exposed Pad)
• Тип монтажа: Поверхностный

Возможные аналоги

• ADS8341E от Texas Instruments: 16-битный SAR АЦП с аналогичными характеристиками и возможностями.
• AD7606BSTZ от Analog Devices: 16-битный SAR АЦП с более высоким числом входов и скоростью семплирования.

Этот высокоэффективный АЦП LTC2310HMSE-16#PBF является превосходным выбором для точного и быстрого преобразования аналоговых сигналов, идеально подходящим для промышленных, медицинских и аудиоприложений.
