LTC2309IF#PBF

LTC2309IF#PBF от Analog Devices

Общее описание

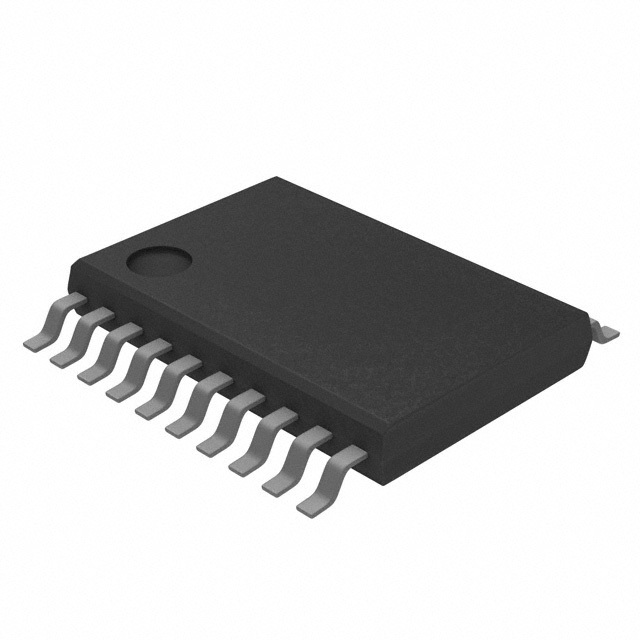

LTC2309IF#PBF — это высокоточный 12-битный аналого-цифровой преобразователь (ADC) с 8 входами, использующий архитектуру SAR (последовательного приближения). Данный микросхемы предназначены для использования в приложениях, требующих точного преобразования аналоговых сигналов в цифровой формат. Устройство поставляется в компактном корпусе TSSOP с 20 выводами.

Преимущества

• Высокая точность: 12-битное разрешение позволяет обеспечивать высокую точность измерений.
• Многочисленные входы: Наличие 8 входов позволяет уменьшить необходимость в дополнительной коммутации и упрощает проектирование многоканальных систем.
• Гибкость конфигурации: Возможность конфигурации как дифференциального, так и однонаправленного входа увеличивает гибкость использования.
• Интерфейс I²C: Облегчает интеграцию устройства в системы на базе микроконтроллеров.

Недостатки

• Требуется внешний генератор опорного напряжения: Для достижения максимальной точности может потребоваться внешний источник опорного напряжения.
• Ограниченный диапазон напряжений питания: Устройство требует отдельных аналоговых и цифровых источников питания на 5 В, что может осложнять проектирование схемы.

Типовое использование

• Медицинские приборы
• Системы промышленного контроля
• Автоматизация и измерительные приборы
• Прецизионные датчики и измерительные системы

Рекомендации по применению

• Используйте отдельные источники питания для аналоговой и цифровой частей устройства для минимизации помех.
• При использовании внешнего опорного напряжения убедитесь в его высокой стабильности и низком уровне шума для достижения максимальной точности.
• Если требуется подключение к микроконтроллеру или процессору, используйте интерфейс I²C для упрощения связи и управления устройством.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 14 кГц
• Количество входов: 8
• Тип входов: Дифференциальные и однонаправленные
• Интерфейс передачи данных: I²C
• Конфигурация: Мультиплексор — выборка-хранение — АЦП (MUX-S/H-ADC)
• Архитектура: SAR (последовательного приближения)
• Тип опорного напряжения: Внешнее или внутренее
• Напряжение питания (аналоговое/цифровое): 5 В
• Диапазон рабочих температур: -40°C до 85°C
• Корпус: 20-TSSOP

Возможные аналоги

• AD7998 от Analog Devices
• MCP3208 от Microchip
• ADS7828 от Texas Instruments

Эти аналоги могут предоставлять аналогичные функциональные возможности и показатели, но перед применением их необходимо внимательно сверить с требованиями конкретного проекта.

Надеюсь, данное описание поможет вам в выборе и применении LTC2309IF#PBF в ваших проектах.
