LTC2285CUP#PBF

Описание LTC2285CUP#PBF от Analog Devices

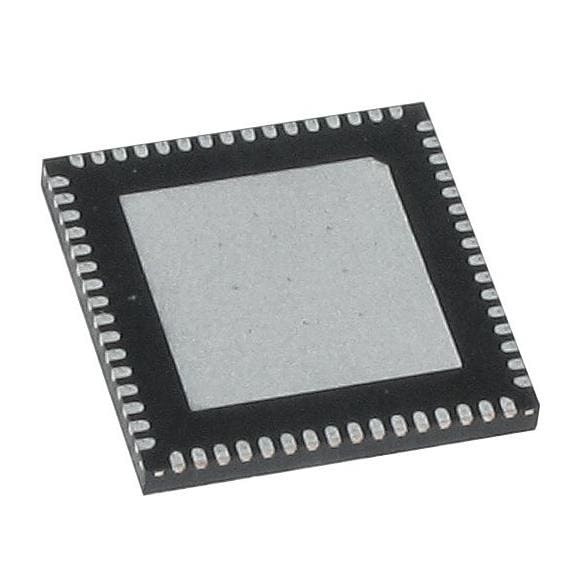

LTC2285CUP#PBF - это двухканальный аналого-цифровой преобразователь (АЦП) с 14-битным разрешением и частотой дискретизации 125 Мс/с, работающий от напряжения питания 3 В. Устройство представлено в корпусе 64-Lead QFN с размерами 9 мм x 9 мм x 0.75 мм.

Преимущества

• Высокая скорость дискретизации: 125 Мс/с обеспечивает отличную производительность для высокоскоростных приложений.
• Низкое энергопотребление: Идеально подходит для портативных устройств и приложений, требующих энергоэффективности.
• Двойной канал: Позволяет одновременно обрабатывать сигналы с двух источников, увеличивая функциональность устройства.

Недостатки

• Ограниченный температурный диапазон: Работа возможна только в диапазоне от 0°C до 70°C, что может быть недостаточно для экстремальных условий.
• Требования к монтажу: Корпус QFN может требовать более сложного монтажа и пайки.

Типовое использование

LTC2285CUP#PBF часто используется в следующих приложениях:

• Медицинское оборудование
• Коммуникационное оборудование
• Радиочастотные приложения
• Системы видеонаблюдения

Рекомендации по применению

Для достижения наилучших результатов рекомендуется:

• Использовать стабильное и чистое питание для минимизации шума.
• Обеспечить хорошее заземление и короткие трассы питания и сигналов для уменьшения влияния внешних помех.
• Предусмотреть адекватный теплоотвод, особенно при работе на верхних границах температурного диапазона.

Основные технические характеристики

• Разрешение: 14 бит
• Частота дискретизации: 125 Мс/с
• Количество каналов: 2
• Напряжение питания: 3 В
• Корпус: 64-Lead QFN
• Температурный диапазон: 0°C до 70°C

Возможные аналоги

Для замены или сравнения можно рассмотреть другие АЦП с похожими характеристиками, такие как ADS4249 от Texas Instruments или AD9649 от Analog Devices.

Этот АЦП отлично подойдет для разработчиков, ищущих высокопроизводительные, но энергоэффективные решения для своих проектов.
