LTC2271IUKG#PBF

LTC2271IUKG#PBF - 16-битный АЦП от Analog Devices

Общее описание

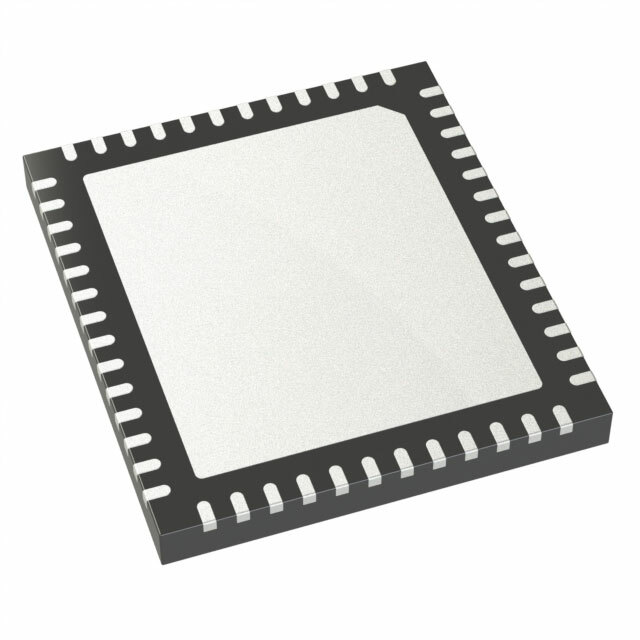

LTC2271IUKG#PBF — это высокопроизводительный 16-битный аналого-цифровой преобразователь (АЦП) с архитектурой на основе конвейерного принципа. Он обладает двумя дифференциальными входами и способен выполнять выборку с частотой 20 MSPS (миллионов выборок в секунду). АЦП выполнен в компактном корпусе 52-QFN размером 7x8 мм, что делает его отличным выбором для высокоплотных электронных устройств.

Преимущества

• Высокое разрешение: 16-битный преобразователь обеспечивает высокую точность измерений.
• Высокая скорость выборки: 20 MSPS позволяет использовать устройство в скоростных приложениях.
• Дифференциальные входы: позволяют уменьшить уровень шумов и улучшить точность измерений.
• Интерфейс LVDS: обеспечивает высокоскоростное и надежное соединение.
• Компактный корпус: 52-QFN упаковка способствует экономии пространства на плате.

Недостатки

• Высокий уровень сложности интеграции: требуется опыт в проектировании высокоскоростных цифровых систем и систем с низким уровнем шумов.
• Потребность в точных внешних компонентах: необходимы высокостабильные источники напряжения и опорные сигналы.

Типовое использование

• Радиолокационные и навигационные системы
• Цифровые осциллографы
• Высокоскоростные системы обработки сигналов
• Медицинское оборудование для визуализации (например, аппараты МРТ)
• Телекоммуникационные системы

Рекомендации по применению

1. Соблюдение требований по питанию: Отрегулируйте аналоговое и цифровое напряжение в пределах 1.7В - 1.9В.
2. Использование качественных опорных сигналов: Обеспечьте стабильные опорные напряжения для максимальной точности.
3. Минимизация шумов: Используйте дифференциальные входы для уменьшения шумов и внешних помех.
4. Термическое управление: Обеспечьте надлежащее охлаждение для поддержания стабильного температурного режима.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: 20 MSPS
• Количество входов: 2
• Тип входов: Дифференциальные
• Интерфейс данных: LVDS - Serial
• Конфигурация: S/H-ADC
• Архитектура: Конвейерная (Pipelined)
• Тип опорного напряжения: Внешний, внутренний
• Напряжение питания (Аналоговое): 1.7В - 1.9В
• Напряжение питания (Цифровое): 1.7В - 1.9В
• Температурный диапазон: -40°C - 85°C
• Корпус: 52-QFN (7x8 мм)

Возможные аналоги

• ADS5560 от Texas Instruments: 16-битный, 20 MSPS АЦП
• AD9467 от Analog Devices: 16-битный, 250 MSPS АЦП
• MAX19505 от Maxim Integrated: 16-битный, 80 MSPS АЦП

LTC2271IUKG#PBF является отличным выбором для множества высокоскоростных и высокоточных приложений и найдет свое применение там, где требуется высокая точность и быстродействие.
