LTC2246CUH#PBF

LTC2246CUH#PBF от Analog Devices

Общее описание

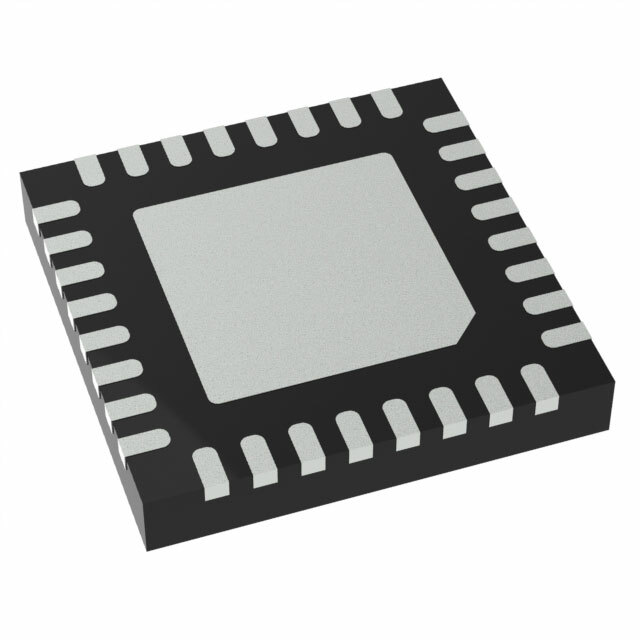

LTC2246CUH#PBF — это высокоскоростной 14-битный аналогово-цифровой преобразователь (АЦП) от компании Analog Devices. Данное устройство оснащено однотактной или дифференциальной входной схемой и может обрабатывать сигналы с частотой дискретизации до 25 Msps. Поставляется в компактном корпусе 32-QFN (5x5 мм) и предназначено для различных приложений, требующих высокой точности и быстродействия.

Преимущества

• Высокая точность: Разрешение 14 бит обеспечивает высокую точность преобразования аналоговых сигналов в цифровые.
• Высокая скорость дискретизации: Скорость дискретизации до 25 миллионов выборок в секунду (Msps) позволяет использовать устройство в скоростных приложениях.
• Компактный корпус: Корпус 32-QFN с размерами 5x5 мм позволяет использовать АЦП в компактных схемах и устройствах.
• Гибкость в использовании: Поддержка однотактных и дифференциальных входов позволяет использовать АЦП в различных схемах и условиях эксплуатации.

Недостатки

• Ограниченный диапазон температур: Устройство работает в диапазоне температур от 0°C до +70°C, что может быть ограничивающим фактором для применения в экстремальных условиях.
• Необходимость внешнего опорного напряжения: Для максимальной точности требуется использование внешнего опорного напряжения.

Типовое использование

• Цифровые осциллографы
• Спутниковые и радиолокационные системы
• Измерительные и тестовые приборы
• Системы беспроводной связи
• Изображение и видеообработка

Рекомендации по применению

Для достижения наилучших результатов рекомендуется использовать высококачественные источники питания и фильтры для снижения шума. Важным аспектом является поддержание стабильного опорного напряжения для обеспечения высокой точности конвертации.

Основные технические характеристики

• Разрядность: 14 бит
• Частота дискретизации: до 25 Msps
• Количество входов: 1
• Тип входа: однотактный или дифференциальный
• Интерфейс данных: параллельный
• Конфигурация: S/H-ADC
• Архитектура: Pipelined
• Тип опорного напряжения: внешний, внутренний
• Напряжение питания, аналоговое: 2.7 В - 3.4 В
• Напряжение питания, цифровое: 2.7 В - 3.4 В
• Рабочая температура: 0°C - 70°C
• Корпус устройства: 32-QFN (5x5 мм)
• Тип монтажа: поверхностный монтаж

Возможные аналоги

• LTC2245: 14-битный АЦП с более низкой частотой дискретизации (10 Msps).
• ADS8505: Аналогичный 16-битный АЦП от Texas Instruments с частотой дискретизации 250 kSPS.

Данный компонент идеально подходит для применения в высокоскоростных и высокоточных системах, предлагая отличное сочетание производительности и компактности.
