LTC2245CUH#PBF

LTC2245CUH#PBF от Analog Devices

Общее описание

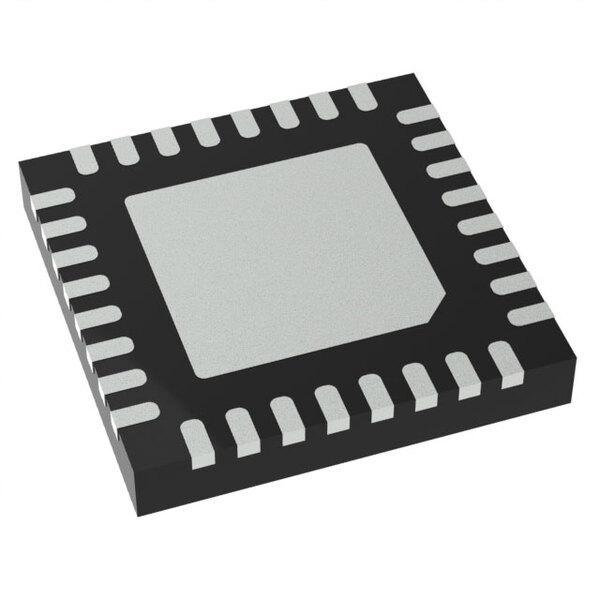

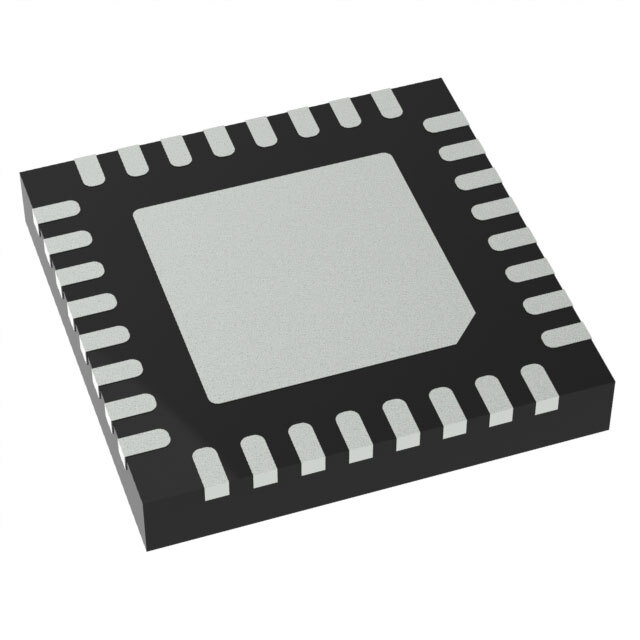

LTC2245CUH#PBF — это высокопроизводительный 14-битный аналогово-цифровой преобразователь (АЦП) от компании Analog Devices. Этот устройственной использует архитектуру с конвейером (pipelined), что позволяет ему достигать высокой скорости работы и хорошего качества сигнала. Преобразователь выполнен в компактном корпусе типа 32-QFN (5x5).

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность измерений.
• Высокая скорость: Пропускная способность до 10 млн. выборок в секунду (10 MSPS), обеспечивающая быстроту отклика в динамичных приложениях.
• Компактный размер: Корпус форм-фактора QFN 5x5 позволяет экономить пространство на плате.
• Гибкость питания: Поддержка питания как для аналоговых, так и для цифровых цепей в диапазоне от 2.7 до 3.4 В.
• Возможность работы с дифференциальными и однооконечными сигналами: Подходит для различных типов сигналов, облегчая интеграцию в существующие схемы.

Недостатки

• Специфические требования к охлаждению: Из-за высокой производительности может потребоваться хорошее охлаждение для предотвращения перегрева.
• Ограниченный температурный диапазон: Рабочий диапазон от 0°C до 70°C, что может не подходить для некоторых жестких условий эксплуатации.

Типовое использование

• Системы сбора данных
• Цифровые осциллографы
• Спектральные анализаторы
• Системы радиосвязи
• Медицинское оборудование

Рекомендации по применению

• Качественные источники питания: Для достижения максимальной производительности рекомендуется использовать стабильные и малошумные источники питания.
• Тепловое управление: Рассмотрите использование радиаторов или других методов активного охлаждения для предотвращения перегрева.
• Экранирование и заземление: Обеспечьте правильное экранирование и заземление для минимизации электромагнитных помех (EMI).

Основные технические характеристики

• Разрядность: 14 бит
• Частота дискретизации: До 10 млн. выборок в секунду (10 MSPS)
• Количество входов: 1
• Тип входа: Дифференциальный, однооконечный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Архитектура: Конвейерная (Pipelined)
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания (аналоговое): 2.7 В ~ 3.4 В
• Напряжение питания (цифровое): 2.7 В ~ 3.4 В
• Рабочая температура: 0°C ~ 70°C
• Корпус: 32-QFN (5x5)

Возможные аналоги

• AD9246BCPZ-40 от Analog Devices: 14-битный ADC с частотой дискретизации до 40 МГц.
• ADS8504IBDWR от Texas Instruments: 16-битный ADC с частотой дискретизации до 250 кГц, но с более высоким разрешением.
• AD9266BCPZ-80 от Analog Devices: 16-битный ADC с частотой дискретизации до 80 МГц.

Этот высокоэффективный АЦП может найти применение в широком спектре задач, от систем сбора данных до сложных радиоэлектронных устройств, благодаря своей высокой точности, скорости и гибкости.
