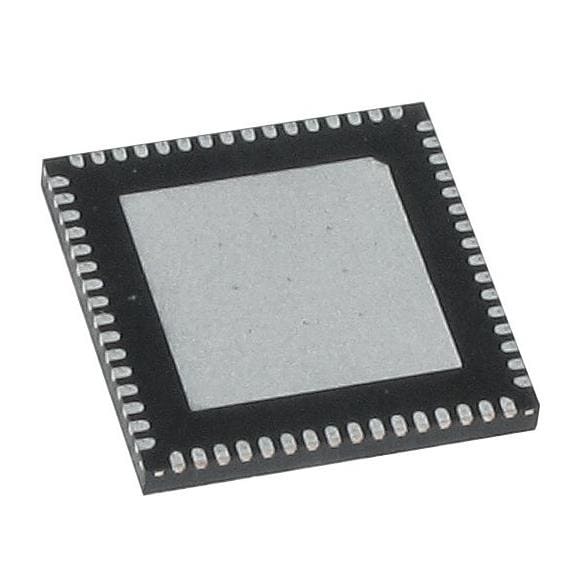

LTC2242IUP-12#PBF

Описание LTC2242IUP-12#PBF от Analog Devices

LTC2242IUP-12#PBF от Analog Devices — это высокопроизводительный 12-битный аналого-цифровой преобразователь (АЦП) с максимальной частотой дискретизации 250 мега-выборок в секунду (Msps). Этот компонент предназначен для использования в высокоскоростных сигнальных системах, где требуется точное и быстрое преобразование аналогового сигнала в цифровую форму.

Основные характеристики:

• Разрешение: 12 бит
• Максимальная частота дискретизации: 250 Msps
• Количество каналов: 1
• Интерфейс: Параллельный
• Форм-фактор: 64-Pin QFN
• Диапазон рабочих температур: от -40 до 85°C

Преимущества:

• Высокая скорость работы позволяет использовать компонент в системах реального времени.
• Малое значение интегральной и дифференциальной нелинейности (±1.0LSB INL тип., ±0.4LSB DNL), что обеспечивает высокую точность преобразования.
• Компактный размер делает его идеальным для использования в мобильных и портативных устройствах.

Недостатки:

• Ограниченное количество каналов (1 канал), что может не подойти для многоканальных приложений.

Типовое использование:

• Телекоммуникационное оборудование
• Радиочастотные и микроволновые системы
• Цифровые осциллографы
• Системы захвата изображений

Рекомендации по применению:

Для достижения максимальной производительности и точности, рекомендуется тщательно проработать питание и заземление в вашем проекте. Использование качественных декаплинговых конденсаторов и коротких трасс печатной платы поможет минимизировать шум и помехи.

Аналоги:

• AD9430 от Analog Devices (12 бит, до 210 Msps)
• ADS5463 от Texas Instruments (12 бит, до 500 Msps)

LTC2242IUP-12#PBF — это мощный и надежный выбор для разработчиков, требующих высокоскоростное и точное АЦП в компактном исполнении.
