LTC2237IUH#PBF

LTC2237IUH#PBF - 10-битный АЦП от Analog Devices

Общее описание

LTC2237IUH#PBF – это высокопроизводительный 10-битный аналого-цифровой преобразователь (АЦП) с архитектурой pipeline, разработанный компанией Analog Devices. Данный АЦП обладает высокой скоростью преобразования до 65 миллион выборок в секунду (MSPS) и предназначен для приложений, требующих высокой точности и быстродействия.

Преимущества

• Высокая скорость: До 65 MSPS, что делает его отличным выбором для широкого спектра высокоскоростных приложений.
• Низкое энергопотребление: Потребляемая мощность составляет всего 105 мВт при 65 MSPS.
• Высокая точность: 10-битная разрешающая способность обеспечивает точное преобразование аналоговых сигналов в цифровую форму.

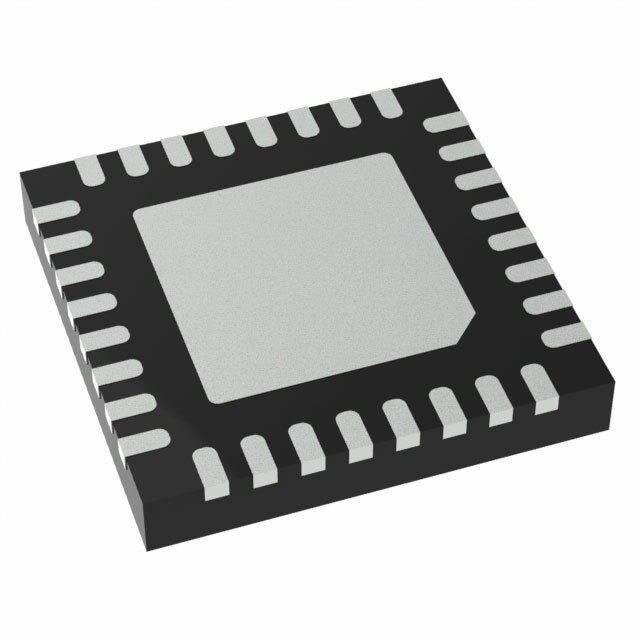

• Компактный корпус: 32-контактный корпус QFN (5x5 мм) для удобства монтажа в компактные устройства.

Недостатки

• Ограничена разрядность: 10 бит может быть недостаточно для приложений, требующих более высокой точности.
• Сложность интеграции: Требует дополнительных внешних компонентов для функционирования, что может усложнить процесс проектирования схемы.

Типовое использование

• Обработка видео и изображений: Для оцифровки аналоговых сигналов в системах обработки изображений и видео.
• Коммуникационные системы: Быстрое преобразование сигналов в цифровую форму в радиочастотных и спутниковых системах.
• Системы измерения и мониторинга: Применение в измерительных приборах для точного измерения физических показателей.

Рекомендации по применению

• Оптимизация питания: Используйте стабилизированные источники питания для снижения шумов.
• Проектирование печатных плат: Уделите внимание проектированию траекторий сигналов и отводов тепла.
• Использование внешних компонентов: Применение высококачественных внешних опорных напряжений и фильтров для улучшения точности и стабильности работы.

Основные технические характеристики

• Разрядность: 10 бит
• Частота выборок: до 65 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный, однонаправленный
• Интерфейс данных: Параллельный
• Архитектура: Pipeline
• Тип опорного напряжения: Внешний, внутренний
• Аналоговое напряжение питания: 2.7 В ~ 3.6 В
• Цифровое напряжение питания: 2.5 В ~ 3.6 В
• Диапазон рабочих температур: -40°C ~ 85°C
• Корпус: 32-QFN (5x5 мм)

Возможные аналоги

• AD9203ARSZ: От Analog Devices, 10-битный, 40 MSPS АЦП.
• ADS8320: От Texas Instruments, 16-битный, 100 kSPS АЦП, но с другой архитектурой.

Этот компонент идеально подходит для приложений, где требуется баланс между скоростью, точностью и потребляемой мощностью.
