LTC2225CUH#PBF

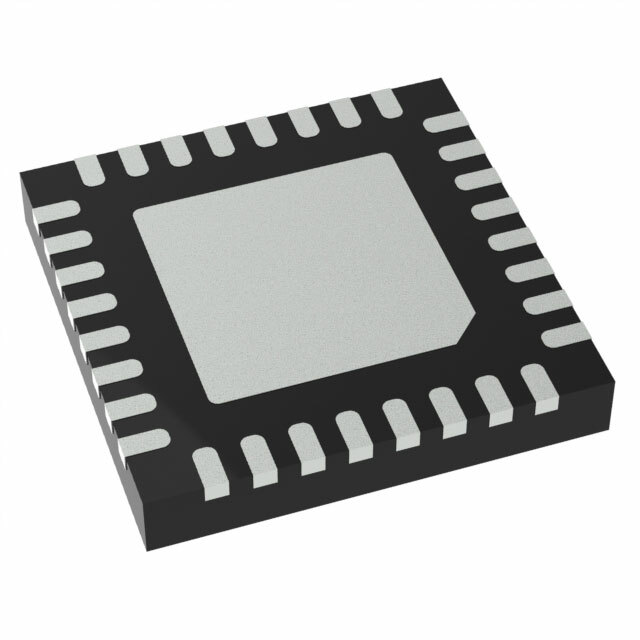

LTC2225CUH#PBF от Analog Devices

Общее описание

LTC2225CUH#PBF — это высокопроизводительный 12-битный аналого-цифровой преобразователь (АЦП) от компании Analog Devices. Он обладает архитектурой с навивкой (Pipeline), что обеспечивает высокую скорость преобразования до 125 миллионов выборок в секунду (MSPS). Этот компонент выполнен в корпусе QFN (Quad Flat No-Lead) с 32 выводами, что делает его компактным и удобным для монтажа на поверхность (SMT).

Преимущества

• Высокая производительность: скорость преобразования до 125 MSPS.
• Высокая точность: 12-битное разрешение обеспечивает высокую точность измерений.
• Широкий диапазон входного сигнала: позволяет работать с различными типами сигналов.
• Компактный корпус: корпус QFN с 32 выводами обеспечивает удобство монтажа и экономию места на плате.

Недостатки

• Высокая стоимость: данный компонент может быть дороже аналогов с меньшими характеристиками.
• Высокое энергопотребление: при максимальной производительности энергопотребление может быть выше, чем у аналогов с более низкой производительностью.

Типовое использование

• Обработка сигналов: используется в системах цифровой обработки сигналов (DSP).
• Беспроводная связь: подходит для применения в устройствах беспроводной связи, таких как базовые станции и приемопередатчики.
• Измерительные системы: применяется в точных измерительных приборах и системах сбора данных.
• Медицинская электроника: используется в медицинских устройствах для обработки биомедицинских сигналов.

Рекомендации по применению

• Правильное питание: обеспечить стабильное питание, чтобы избежать искажений сигнала.
• Теплоотвод: при высоких нагрузках рекомендуется использовать радиаторы или другие решения для отвода тепла.
• Экранирование: для уменьшения помех и наводок рекомендуется использовать экранирующие материалы в конструкции платы.

Основные технические характеристики

• Разрешение: 12 бит
• Максимальная скорость выборки: 125 MSPS
• Количество входов: 1
• Тип входа: дифференциальный, одиночный
• Интерфейс данных: параллельный
• Конфигурация: S/H-ADC (sample-and-hold ADC)
• Отношение S/H:ADC: 1:1
• Архитектура: Pipeline
• Тип опорного напряжения: внешний/внутренний
• Напряжение питания, аналоговое: 2.7В ~ 3.4В
• Напряжение питания, цифровое: 2.7В ~ 3.4В
• Рабочая температура: от 0°C до 70°C
• Корпус: 32-QFN (5x5 мм)

Возможные аналоги

• ADS4122 от Texas Instruments
• AD9236 от Analog Devices
• MCP33131D-10 от Microchip Technology

Используя вышеуказанную информацию, вы сможете легко интегрировать LTC2225CUH#PBF в ваш проект, обеспечив высокую производительность и точность преобразования сигналов.
