LTC2207CUK-14#PBF

LTC2207CUK-14#PBF от Analog Devices

Общее описание

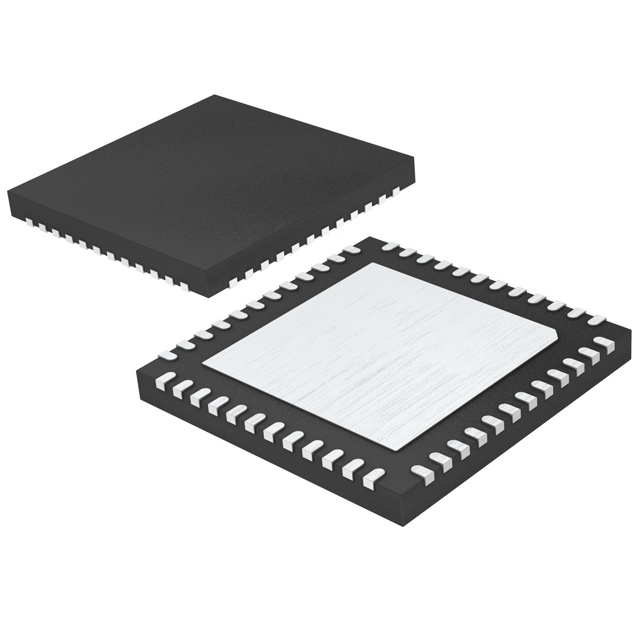

LTC2207CUK-14#PBF – это 14-битный аналогово-цифровой преобразователь (АЦП) от компании Analog Devices, обладающий высокой производительностью и предназначенный для работы с частотами оцифровки до 105 MSPS. Он выполнен в корпусе 48-QFN (7x7 мм) и предоставляет отличное соотношение сигнала к шуму (SNR) и малый коэффициент гармонических искажений (THD).

Преимущества

• Высокая разрядность: Обеспечивает точное преобразование аналоговых сигналов в 14-битный цифровой формат.
• Высокая скорость выборки: Частота оцифровки до 105 миллионов выборок в секунду (MSPS).
• Отличное качество сигнала: Высокое соотношение сигнал/шум и низкие гармонические искажения.
• Удобство интеграции: Компактный корпус 48-QFN с выводами для поверхностного монтажа.

Недостатки

• Тепловыделение: При высоких частотах оцифровки может потребоваться дополнительное охлаждение.
• Требование к питанию: Для работы необходимы как аналоговое, так и цифровое питание.

Типовое использование

• Радиочастотные и коммуникационные системы
• Осциллографы и устройства сбора данных
• Медицинское оборудование
• Обработка и анализ сигналов
• Аудио и видеотехника

Рекомендации по применению

• Тщательное питание: Обеспечьте стабильное питание для минимизации шума и дополнительных гармоник.
• Экранирование: Для минимизации наводок используйте надлежащее экранирование и разводку печатной платы.
• Теплоотвод: При высоких скоростях оцифровки предусмотрите использование теплоотводов.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборок: 105 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (Track and Hold - Analog to Digital Converter)
• Количество АЦП: 1
• Архитектура: Пайплайновая (Pipelined)
• Опорное напряжение: Внешнее, внутреннее
• Напряжение питания (аналоговое): 3.135V ~ 3.465V
• Напряжение питания (цифровое): 3.135V ~ 3.465V
• Функциональные возможности: Программируемый усилитель (PGA)
• Температура эксплуатации: 0°C ~ 70°C
• Корпус: 48-WFQFN Exposed Pad
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• AD9253 от Analog Devices – 14-битный, 150 MSPS АЦП
• ADS62P49 от Texas Instruments – 14-битный, 250 MSPS АЦП
• MAX5868 от Maxim Integrated – 14-битный, 500 MSPS АЦП

Использование LTC2207CUK-14#PBF обеспечит высокую точность и производительность в вашем проекте благодаря его передовым характеристикам и высокому качеству преобразования сигналов.
