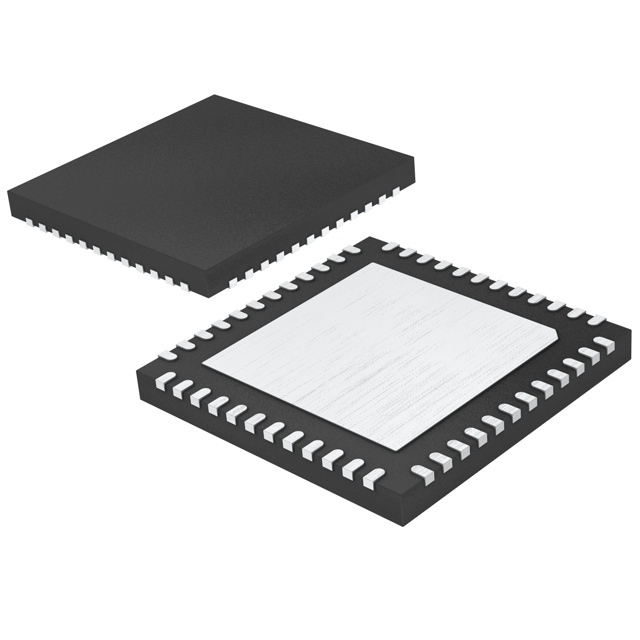

LTC2204CUK#PBF

LTC2204CUK#PBF от Analog Devices

Общее описание

LTC2204CUK#PBF представляет собой высокоэффективный 16-битный аналогово-цифровой преобразователь (ADC) с трубопроводной архитектурой. Этот компонент обеспечивает высокое разрешение и точность, что делает его идеальным выбором для применения в областях, где требуется быстрое и точное преобразование аналоговых сигналов в цифровые.

Преимущества

• Высокая точность и разрешение: 16-битный ADC обеспечивает высокую точность преобразования.
• Высокая скорость выборки: Скорость выборки до 40 мегасемплов в секунду (Msps).
• Широкий диапазон напряжений: Поддержка аналогового и цифрового напряжения питания от 3.135V до 3.465V.
• Удобный интерфейс: Параллельный интерфейс для легкой интеграции с различными микроконтроллерами и процессорами.
• Гибкость работы: Внешняя и внутренняя опорные напряжения для различных приложений.

Недостатки

• Стоимость: Высокая точность и производительность могут сделать компонент дороже по сравнению с менее точными и производительными ADC.
• Требования к питанию: Необходимость точного соблюдения рабочих напряжений для достижения заявленных характеристик.

Типовое использование

• Радиочастотные системы: Применение в системах радиочастотного анализа и обработки сигналов.
• Измерительное оборудование: Подходит для использования в высокоточных измерительных приборах.
• Медицинские приборы: Использование в медицинских устройствах для точного мониторинга и анализа данных.
• Приложения для обработки изображений и звука: Применение в системах с высокими требованиями к качеству цифрового сигнала.

Рекомендации по применению

• Обеспечьте хорошее заземление: Для минимизации помех и достижения высокой точности обязательно обеспечить качественное заземление.
• Использование экранированных проводов: Применяйте экранированные провода для подключения аналоговых сигналов для снижения электромагнитных помех.
• Соблюдение температурного режима: Компонент рассчитан на работу в диапазоне температур от 0°C до 70°C, поэтому важно следить за температурными условиями работы.

Основные технические характеристики

• Разрядность: 16 бит
• Скорость выборки: 40 MSps
• Входной тип: Дифференциальный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Схема конверсии: Трубопроводная (Pipelined)
• Эталонное напряжение: Внешнее, внутреннее
• Аналоговое напряжение питания: 3.135V ~ 3.465V
• Цифровое напряжение питания: 3.135V ~ 3.465V
• Рабочая температура: 0°C ~ 70°C
• Корпус/упаковка: 48-QFN (7x7 мм)

Возможные аналоги

• AD9467BCPZ-200 от Analog Devices
• ADS5560IPFBR от Texas Instruments
• ADS6145IRHB от Texas Instruments

Заключение

LTC2204CUK#PBF от Analog Devices — это высокопроизводительный 16-битный ADC с трубопроводной архитектурой, сочетающий в себе высокую точность и скорость выборки. Он идеально подходит для самых различных применений, требующих высокой точности и быстродействия.
