LTC2202CUK#PBF

LTC2202CUK#PBF от Analog Devices

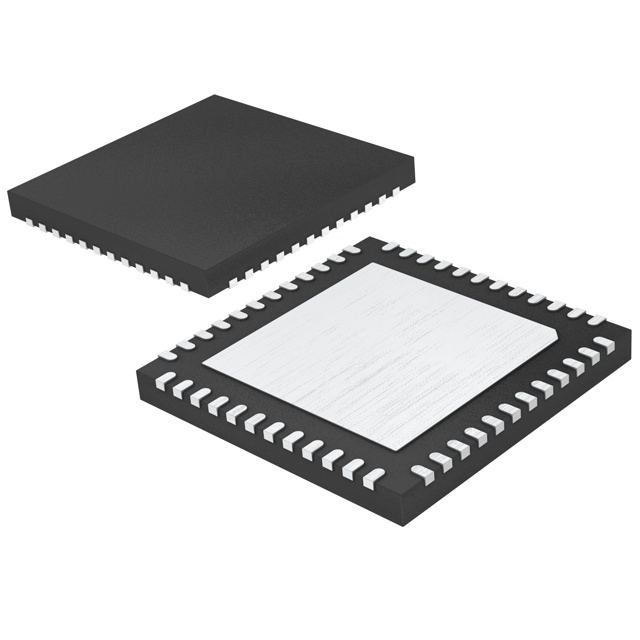

Общее описание: LTC2202CUK#PBF — это высококачественный 16-битный аналого-цифровой преобразователь (АЦП), работающий на скорости до 10 миллионов выборок в секунду (MSPS). Он представляет собой устройство с одной входной дифференциальной линией, обладающее архитектурой с разнесенными выборками (pipelined). LTC2202CUK#PBF поставляется в компактном корпусе 48-QFN (7x7 мм) с выводами по всем сторонам, что делает его удобным для монтажа на поверхность (SMT).

Преимущества:

• Высокое разрешение: 16-битный АЦП предоставляет возможность точного и детализированного преобразования сигнала.
• Высокая скорость выборки: 10 MSPS позволяют использовать его в приложениях, требующих быстрой обработки данных.
• Дифференциальный вход: Обеспечивает улучшенную помехозащищенность и ПСПКК (отношение сигнал-шум к полной гармонической дисторсии).
• Компактный корпус: 48-QFN (7x7 мм) удобен для использования на платах с высокой плотностью элементов.

Недостатки:

• Узкий диапазон температур: Рабочая температура ограничена от 0°C до 70°C, что может быть недостатком для проектов, требующих работы в экстремальных условиях.
• Необходимость внешних компонентов: Для работы требуется внешний источник опорного напряжения, что добавляет сложности в схему и увеличивает её стоимость.

Типовое использование:

• Радиосистемы
• Осциллографы
• Цифровые коммутационные системы
• Высокоскоростные системы сбора данных
• Системы радаров.

Рекомендации по применению:

• Убедитесь, что уровень питания находится в диапазоне от 3.135V до 3.465V как для аналоговой, так и для цифровой частей.
• Используйте внешний источник опорного напряжения для получения высококачественного сигнала.
• Обратите внимание на качественную развязку питания и землю для минимизации помех.

Основные технические характеристики:

• Разрядность: 16 бит
• Скорость выборки: 10 MSPS
• Количество входов: 1 (дифференциальный)
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (Sample-and-Hold ADC)
• Архитектура: Pipelined
• Тип опорного напряжения: Внешнее или внутреннее
• Напряжение питания (аналоговое): 3.135V ~ 3.465V
• Напряжение питания (цифровое): 3.135V ~ 3.465V
• Температурный диапазон: 0°C ~ 70°C
• Корпус: 48-QFN (7x7 мм), с выводами по всем сторонам, SMT.

Возможные аналоги:

• ADS8411 от Texas Instruments: 16-битный, 10 MSPS, АЦП с параллельным интерфейсом.
• AD9268 от Analog Devices: 16-битный, 125 MSPS, двухканальный АЦП с дифференциальным входом.

LTC2202CUK#PBF — это идеальное решение для высококачественных и высокоскоростных систем цифро-аналогового преобразования, предлагающее отличное сочетание производительности и компактности.
