LTC2185IUP#PBF

Описание LTC2185IUP#PBF от Analog Devices

LTC2185IUP#PBF - это высокопроизводительный 16-битный двухканальный аналого-цифровой преобразователь (АЦП) с максимальной частотой дискретизации 125Msps (миллионов выборок в секунду). Этот компонент предназначен для использования в системах, где требуется высокая точность и скорость преобразования.

Преимущества:

• Высокая скорость преобразования: до 125Msps обеспечивает быструю обработку сигналов.
• Двойной канал: позволяет одновременно обрабатывать два аналоговых сигнала, что идеально подходит для многоканальных систем.
• Низкое энергопотребление: оптимизирован для приложений, требующих эффективного использования энергии.

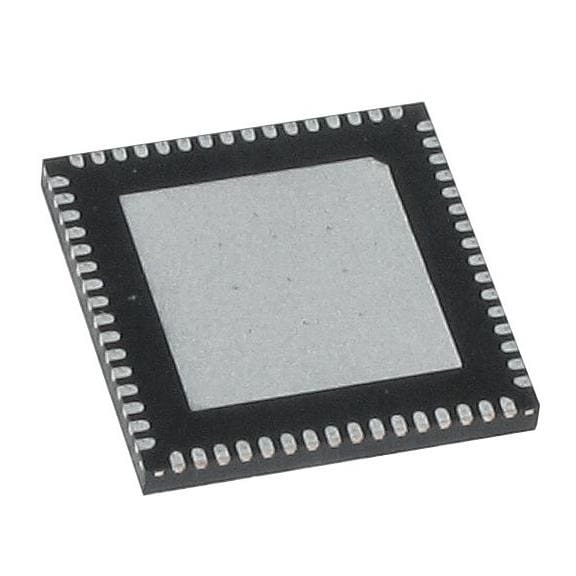

• Компактный размер: 64-выводной корпус QFN (9mm x 9mm) удобен для размещения в ограниченных пространствах.

Недостатки:

• Высокая стоимость: более сложные и высокоскоростные АЦП как правило дороже простых моделей.
• Требования к дизайну: высокая скорость и сложность компонента требуют тщательного проектирования печатной платы и системы управления питанием.

Типовое использование:

• Телекоммуникационное оборудование
• Радиочастотные приложения
• Медицинское измерительное оборудование
• Профессиональное аудио оборудование
• Системы захвата изображений

Рекомендации по применению:

1. Тщательное проектирование печатной платы: для минимизации шума и интерференций, особенно в высокоскоростных приложениях.
2. Качественное питание: использование стабилизированных источников питания для обеспечения стабильности работы АЦП.
3. Правильное заземление: для уменьшения влияния внешних помех и шумов.

Основные технические характеристики:

• Разрешение: 16 бит
• Частота дискретизации: до 125Msps
• Количество каналов: 2
• Тип корпуса: 64-QFN (9x9)
• Диапазон рабочих температур: от -40°C до 85°C

Возможные аналоги:

• ADS5281IPFPT от Texas Instruments
• AD9649BCPZ-125 от Analog Devices

Этот АЦП идеально подходит для разработчиков, ищущих высокопроизводительное решение для многоканальной обработки аналоговых сигналов в условиях ограниченного пространства и требований к энергоэффективности.
