LTC2171CUKG-14#PBF

LTC2171CUKG-14#PBF от Analog Devices

Общее описание

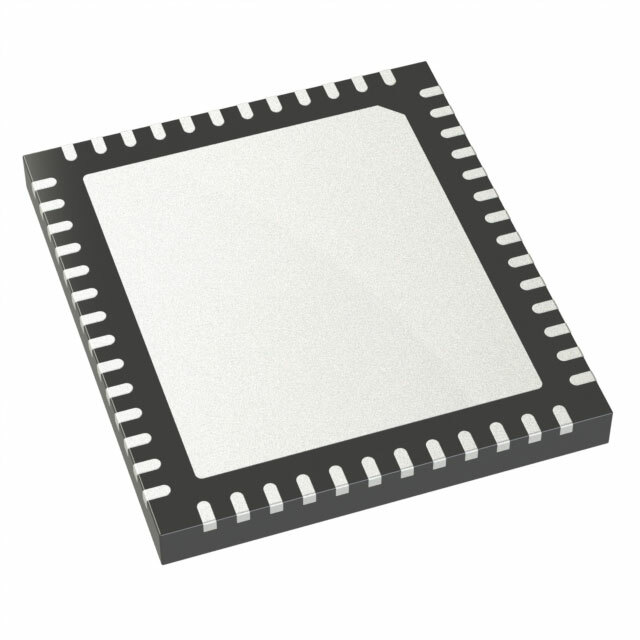

LTC2171CUKG-14#PBF — это высокопроизводительный, 14-битный, низкоэнергопотребляющий аналогово-цифровой преобразователь (ADC) с архитектурой Pipeline. Он предназначен для определения и оцифровки аналоговых сигналов с высокой точностью и быстродействием. Данный компонент размещен в корпусе 52-QFN (7x8 мм) с теплоотводом.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает точное преобразование аналогового сигнала в цифровой.
• Быстрая скорость выборки: до 40 MSPS, что позволяет использовать компонент в высокоскоростных приложениях.
• Низкое энергопотребление: оптимизирован для минимального энергопотребления, что важно для энергоэффективных решений.
• Компактный корпус: 52-QFN (7x8 мм) с поверхностным монтажом упрощает интеграцию в системы с ограниченными пространственными возможностями.

Недостатки

• Требует внешнего источника опорного напряжения: для обеспечения стабильной работы может потребоваться внешний источник.
• Ограниченный диапазон рабочих температур: компонент работает в диапазоне от 0°C до 70°C, что может быть ограничивающим фактором для промышленных приложений.

Типовое использование

• Цифровые осциллографы
• Системы связи
• Медицинское оборудование
• Автоматизация производства
• Контроль и измерение

Рекомендации по применению

• Стабильное питание: важно обеспечить стабильные и чистые напряжения питания (1.7V ~ 1.9V) для достижения наилучших характеристик устройства.
• Экранирование и заземление: для минимизации электромагнитных помех рекомендуется использовать хороший заземляющий слой и экранирование.
• Термическое управление: учитывая тепловыделение при высоких частотах, рекомендуется использовать подходящие методы теплоотведения.

Основные технические характеристики

• Разрешение: 14 бит
• Скорость выборки: до 40 MSPS (миллионов отсчетов в секунду)
• Количество входов: 4 дифференциальных входа
• Интерфейс данных: LVDS - Serial
• Конфигурация: S/H-ADC (Sample and Hold - Analog-to-Digital Converter)
• Количество АЦП: 4
• Архитектура: Pipeline
• Тип опорного напряжения: Внешний или внутренний
• Напряжение питания: Аналоговое и цифровое 1.7V ~ 1.9V
• Особенности: Одновременная выборка
• Диапазон рабочих температур: 0°C ~ 70°C
• Корпус: 52-WFQFN с открытой контактной площадкой для приема тепла
• Тип монтажа: Поверхностный монтаж (SMT)

Возможные аналоги

• AD9649BCPZ-125 от Analog Devices: также 14-битный ADC с подобными характеристиками.
• ADS4149IRGZT от Texas Instruments: 14-битный ADC с высокой производительностью и схожими параметрами.

Заключение

LTC2171CUKG-14#PBF — это отличный выбор для приложений, требующих высокой точности и быстродействия при низком энергопотреблении. Его широкие возможности и надежность делают его идеальным компонентом для разнообразных индустриальных и коммерческих решений.
