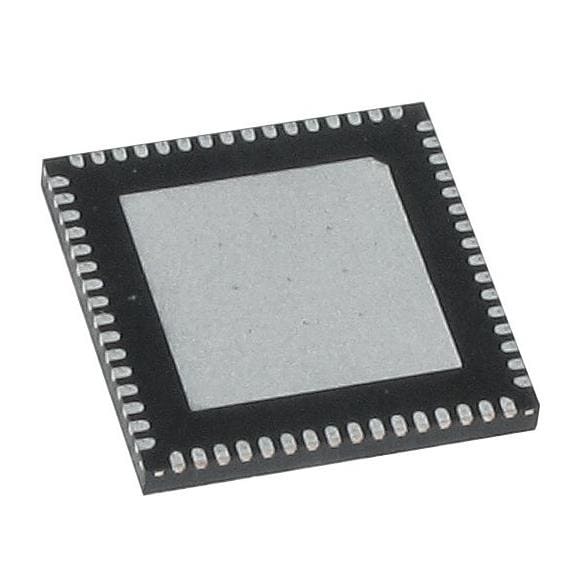

LTC2155IUP-14#TRPBF

Описание LTC2155IUP-14#TRPBF от Analog Devices

LTC2155IUP-14#TRPBF - это высокопроизводительный двухканальный аналого-цифровой преобразователь (АЦП) с разрешением 14 бит и максимальной частотой дискретизации 250 MSPS. Этот компонент предназначен для использования в высокоскоростных системах захвата сигналов, таких как радиочастотные приложения, телекоммуникационное оборудование и системы радарного обнаружения.

Преимущества

• Высокая скорость дискретизации: до 250 MSPS, что обеспечивает отличную производительность для систем, требующих быстрой обработки больших объемов данных.
• Высокое разрешение: 14 бит, что позволяет точно захватывать аналоговые сигналы с высоким уровнем детализации.
• Двухканальный интерфейс: позволяет одновременно обрабатывать два аналоговых входа, удваивая производительность по сравнению с одноканальными АЦП.
• Малое энергопотребление: оптимизирован для энергоэффективности, что важно для портативных и батарейных устройств.

Недостатки

• Сложность интеграции: высокие требования к точности и качеству сигнала могут усложнить интеграцию в некоторые системы без дополнительной обработки сигнала.
• Цена: высокие технические характеристики увеличивают стоимость компонента по сравнению с более простыми АЦП.

Типовое использование

• Радиочастотные приложения: идеален для использования в радиочастотных приемниках и другом оборудовании, где требуется высокоскоростная обработка аналоговых сигналов.
• Телекоммуникационное оборудование: может использоваться в базовых станциях и другом телекоммуникационном оборудовании для обработки сигналов.
• Радары и системы обнаружения: подходит для использования в радарных системах, где требуется быстрая и точная обработка сигналов.

Рекомендации по применению

• Тщательное проектирование печатной платы: для минимизации шума и интерференций, что критично для сохранения качества сигнала при высоких скоростях.
• Использование качественных компонентов: для питания и связи, чтобы избежать потери производительности.

Основные технические характеристики

• Разрешение: 14 бит
• Максимальная частота дискретизации: 250 MSPS
• Количество каналов: 2
• Температурный диапазон: от -40°C до 85°C
• Корпус: 64-Lead QFN (9mm x 9mm)

Возможные аналоги

• AD9257 от Analog Devices: АЦП с похожими характеристиками, но с другими параметрами по энергопотреблению и стоимости.

Этот АЦП отлично подойдет для разработчиков, ищущих высокопроизводительное решение для систем, где критичны скорость и точность обработки аналоговых сигналов.
