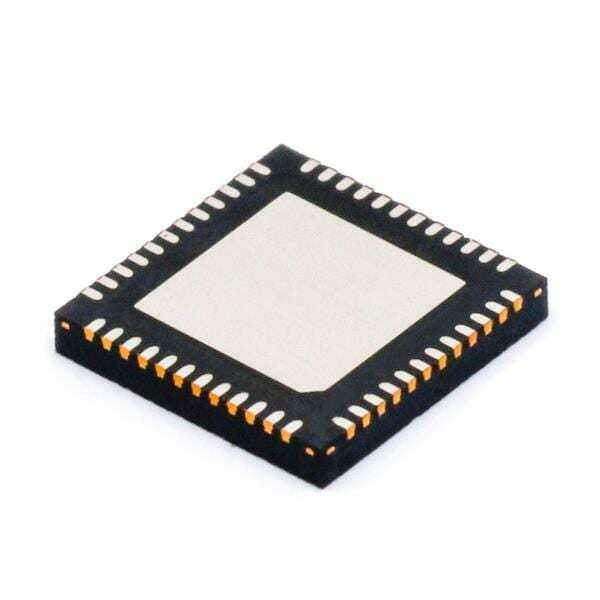

LTC2123CUK#PBF

Описание LTC2123CUK#PBF от Analog Devices

LTC2123CUK#PBF - это высокопроизводительный двухканальный 14-битный аналого-цифровой преобразователь (АЦП) с максимальной частотой дискретизации 250 Мс/с. Этот компонент использует интерфейс JESD204B для серийной передачи данных, что обеспечивает высокую скорость передачи данных с минимальным количеством вводных/выводных линий.

Преимущества:

• Высокая скорость дискретизации: до 250 Мс/с, что идеально подходит для высокоскоростных приложений.
• Двойной канал: позволяет одновременно обрабатывать сигналы с двух источников.
• Интерфейс JESD204B: упрощает системную интеграцию и снижает нагрузку на систему управления.
• Малый размер корпуса: 48-QFN (7x7), что удобно для компактных устройств.

Недостатки:

• Сложность интеграции: требует точного соблюдения требований к таймингу и сигнальной целостности.
• Высокая стоимость: может быть дороже, чем более медленные или одноканальные АЦП.

Типовое использование:

• Телекоммуникационное оборудование: для обработки высокоскоростных сигналов.
• Радиочастотные приложения: как часть приемников и передатчиков.
• Медицинское оборудование: в ультразвуковых и сканирующих устройствах.
• Измерительное оборудование: для осциллографов и спектроанализаторов.

Рекомендации по применению:

• Тщательное проектирование печатной платы: для обеспечения сигнальной целостности и минимизации шума.
• Правильное заземление и питание: для уменьшения влияния внешних помех и шума питания.
• Использование соответствующих фильтров: для предотвращения алиасинга сигналов.

Основные технические характеристики:

• Разрешение: 14 бит
• Частота дискретизации: до 250 Мс/с
• Количество каналов: 2
• Интерфейс: JESD204B
• Корпус: 48-QFN (7x7)

Возможные аналоги:

• AD9250 от Analog Devices: также предлагает двухканальный 14-битный АЦП с интерфейсом JESD204B, но с другими характеристиками по скорости и мощности.

Этот АЦП идеально подходит для разработчиков, требующих высокую производительность и точность в компактном исполнении для своих систем.
