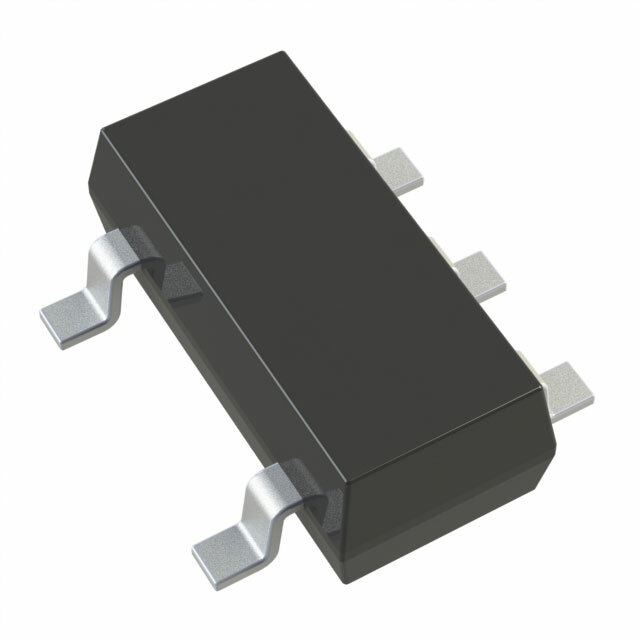

LTC2054MPS5#TRMPBF

LTC2054MPS5#TRMPBF от Analog Devices

Общее описание

LTC2054MPS5#TRMPBF — это высокоточный операционный усилитель с нулевым дрейфом от компании Analog Devices. Этот усилитель обеспечивает отличную стабильность и минимальные погрешности благодаря использованию технологии нулевого дрейфа, что делает его идеальным выбором для применения в высокоточном измерительном оборудовании.

Преимущества

• Высокая точность: Низкий входной смещающий ток и минимальное смещение напряжения обеспечивают высокую точность.
• Стабильность: Нулевая дрейфовая технология уменьшает температурные зависимости и другие формы дрейфа.
• Низкое энергопотребление: Низкий ток потребления делает устройство оптимальным для применения в батарейных и автономных системах.

Недостатки

• Ограниченная полоса пропускания: Полоса пропускания в 500 кГц может быть недостаточной для высокочастотного применения.
• Низкий показатель скорости нарастания: Показатель скорости нарастания в 0.5 V/µs может ограничивать возможности в приложениях с быстрыми переходными процессами.

Типовое использование

• Прецизионные измерительные системы
• Медицинские приборы
• Высокоточные датчики
• Инструментальные усилители
• Управление процессами

Рекомендации по применению

1. Разводка печатной платы: Рекомендуется использовать стабилизированные источники питания и компактное размещение компонентов для уменьшения шумов.
2. Экранирование: Для уменьшения внешних электромагнитных влияний, предусмотреть экранирование.
3. Температурный режим: Учитывать температурные условия эксплуатации - от -55°C до +150°C.

Основные технические характеристики

• Тип усилителя: Нулевой дрейф
• Количество цепей: 1
• Тип выхода: Rail-to-Rail
• Скорость нарастания: 0.5 В/мкс
• Ширина полосы пропускания по коэффициенту усиления: 500 кГц
• Входной ток смещения: 1 пА
• Смещение входного напряжения: 0.5 мкВ
• Потребляемый ток: 145 мкА
• Диапазон напряжения питания: 2.7 В - 6 В
• Рабочая температура: -55°C ~ 150°C
• Тип монтажа: Поверхностный монтаж (SMD)
• Корпус: TSOT-23-5

Возможные аналоги

• LTC2055 от Analog Devices
• OPA333 от Texas Instruments
• MAX4238 от Maxim Integrated

Заключение

LTC2054MPS5#TRMPBF является превосходным выбором для применений, требующих высокой точности и надежности. Благодаря своим характеристикам, он обеспечивает стабильную работу в широком диапазоне температур и окружений, что делает его подходящим для критически важных приложений.
