LTC2053IDD#TRPBF

LTC2053IDD#TRPBF

Общее описание

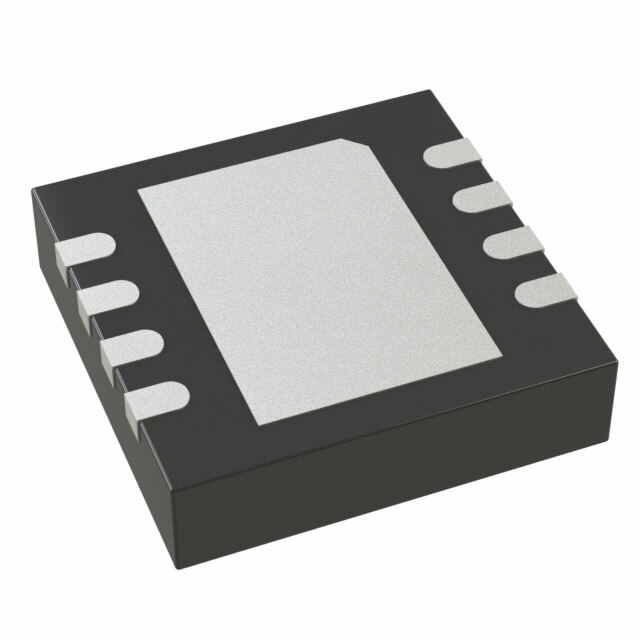

LTC2053IDD#TRPBF — это операционный усилитель с нулевым дрейфом от компании Analog Devices. Он представляет собой прецизионный инструментальный усилитель со сверхнизким входным смещением и высоким коэффициентом усиления. Компонент выполнен в корпусе DFN-8 (3x3) и предназначен для монтажа на поверхность печатной платы.

Преимущества

• Нулевой дрейф: Автоматическая коррекция входного смещения позволяет избежать изменений параметров со временем и температурой.
• Низкое входное смещение: Всего 5 µВ, что позволяет использовать усилитель в высокоточных приложениях.
• Широкий диапазон питающих напряжений: От 2.7 до 11 В, что подходит для батарейных и стационарных решений.
• Низкое потребление тока: 950 µА, что важно для энергосберегающих устройств.

Недостатки

• Ограниченная полоса пропускания: 200 кГц, что подходит не для всех высокочастотных применений.
• Ограниченная скорость нарастания сигнала: 0.2 В/µс, что может быть недостаточно для приложений с быстрыми транзиентными процессами.

Типовое использование

1. Прецизионные источники и приемники сигналов
2. Медицинское оборудование
3. Датчики и измерительные системы
4. Индустриальная автоматизация
5. Аналого-цифровые преобразователи (АЦП)

Рекомендации по применению

• Для обеспечения стабильной работы рекомендуется использование качественных пассивных компонентов в обвязке.
• Используйте соответствующий тепловой режим, чтобы избежать перегрева и нестабильности.
• Обеспечьте хорошее заземление и экранирование для минимизации внешних помех.

Основные технические характеристики

• Тип усилителя: Нулевой дрейф
• Количество каналов: 1
• Выход: Rail-to-Rail
• Скорость нарастания сигнала: 0.2 В/µс
• Произведение ширины полосы пропускания и коэффициента усиления: 200 кГц
• Смещение входа: 5 µВ
• Потребляемый ток: 950 µА
• Диапазон питающих напряжений: 2.7 В – 11 В
• Температурный диапазон: -40°C ~ 85°C
• Корпус: DFN-8 (3x3)

Возможные аналоги

• INA333 от Texas Instruments: Аналогичный по характеристикам инструментальный усилитель с нулевым дрейфом.
• OPA333 от Texas Instruments: Операционный усилитель с нулевым дрейфом и низким потреблением.

Использование LTC2053IDD#TRPBF позволит вам создавать высокоточные и стабильные электронные устройства с низким уровнем шума и минимальными отклонениями параметров со временем и температурой.
