LTC1821ACGW#PBF

LTC1821ACGW#PBF от Analog Devices

Общее описание

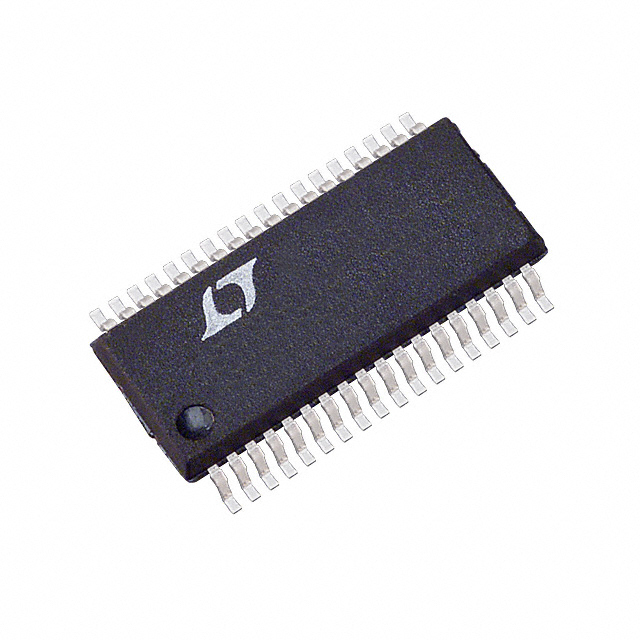

LTC1821ACGW#PBF — это 16-разрядный цифровой аналоговый преобразователь (ЦАП) от компании Analog Devices. Он предназначен для высокоточных приложений и обеспечивает выходной аналоговый сигнал на основе цифрового входного сигнала. Устройство выполнено в компактном корпусе SSOP-36, что делает его идеальным выбором для компактных систем.

Преимущества

• Высокая точность: 16-разрядное разрешение обеспечивает высокую точность выходного сигнала.
• Быстрое время установления: Типичное время установления всего 2 мкс, что подходит для высокоскоростных приложений.
• Удобный цифровой интерфейс: Поддержка параллельного интерфейса для цифрового ввода.
• Широкий диапазон питающих напряжений: Возможность работы с аналоговым питанием в диапазоне ±4.5V ~ 16.5V и цифровым питанием 5V.
• Точный аналоговый выход: Встроенный буферированный выход.

Недостатки

• Требуется внешний опорный сигнал: Для работы требуется внешний опорный сигнал.
• Ограниченный температурный диапазон: Рабочий температурный диапазон от 0°C до 70°C может быть недостаточен для некоторых экстремальных условий.

Типовое использование

• Системы автоматического управления
• Тестовые и измерительные приборы
• Цифровые аудиосистемы
• Медицинское оборудование
• Прецизионные источники питания

Рекомендации по применению

• Опорное напряжение: Используйте высокостабильный внешний источник опорного напряжения для достижения максимальной точности.
• Защита от перегрузки: Убедитесь, что входные напряжения не превышают предельных значений, чтобы избежать повреждения устройства.
• Разводка печатной платы: Следует тщательно продумать разводку для минимизации помех и обеспечения стабильной работы ЦАП.

Основные технические характеристики

• Разрядность: 16 бит
• Количество ЦАП: 1
• Время установления: 2 мкс (типично)
• Тип выхода: Буферированный аналоговый выход
• Дифференциальный выход: Нет
• Цифровой интерфейс: Параллельный
• Тип опорного сигнала: Внешний
• Питание (аналоговое): ±4.5V ~ 16.5V
• Питание (цифровое): 5V
• Точность INL/DNL: ±0.35, ±0.2 LSB
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус: SSOP-36
• Метод монтажа: Поверхностный монтаж (SMD)

Возможные аналоги

• LTC1658: 16-разрядный ЦАП с подобными характеристиками от Analog Devices.
• AD5541A: 16-разрядный ЦАП от Analog Devices, подходящий для высокоточных приложений.
• DAC8164: 16-разрядный многоканальный ЦАП от Texas Instruments.

Используйте этот высокоточный ЦАП для создания надёжных и точных аналоговых сигналов в ваших проектах.
