LTC1745IFW#PBF

LTC1745IFW#PBF от Analog Devices

Общее описание

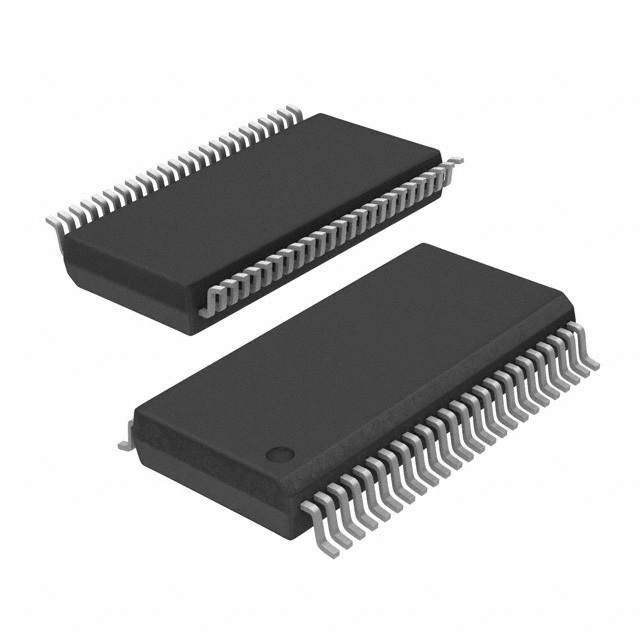

LTC1745IFW#PBF — это высокоскоростной аналогово-цифровой преобразователь (АЦП) с разрешением 12 бит от компании Analog Devices. Этот компонент использует конвейерную архитектуру для обеспечения высокой скорости преобразования и точности данных. Он поставляется в корпусе TSSOP-48, что делает его удобным для применения в различных схемах.

Преимущества

• Высокое разрешение: 12 бит обеспечивают точность преобразования.
• Высокая скорость: Частота выборки до 25 MSPS.
• Конвейерная архитектура: Обеспечивает высокую пропускную способность при минимальной задержке.
• Удобный корпус: 48 выводов в корпусе TSSOP для простоты монтажа и интеграции.
• Широкий диапазон входных напряжений: Поддерживается работа с дифференциальным входом.

Недостатки

• Высокое энергопотребление: Требует 5V как для аналогового, так и для цифрового питания, что может быть более энергозатратным по сравнению с низковольтными аналогами.
• Требует внешней синхронизации: Для точного функционирования может потребоваться внешний опорный сигнал.

Типовое использование

• Цифровая обработка сигналов (DSP)
• Радиосистемы и средства связи
• Измерительные системы и датчики
• Медицинские приборы
• Военные и авиационные приложении

Рекомендации по применению

• Обеспечьте чистую и стабильную силовую линию питания 5V для аналоговой и цифровой части.
• Используйте качественные конденсаторы для фильтрации питания.
• При проектировании печатной платы следите за минимизацией шума и помех, особенно на высоких частотах.
• Следует предусмотреть экранирование и заземление для аналоговых и цифровых цепей, чтобы минимизировать кросс-помехи.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборки: до 25 MSPS
• Количество входов: 1 (дифференциальный)
• Входной тип: Дифференциальный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC
• Архитектура: Конвейерная
• Референсный источник: Внешний или внутренний
• Напряжение питания (аналоговое): 5V
• Напряжение питания (цифровое): 5V
• Рабочая температура: от -40°C до 85°C
• Корпус: 48-TSSOP (6.10 мм ширина)
• Монтаж: Поверхностный монтаж

Возможные аналоги

• AD9230 от Analog Devices — 12-битный АЦП с аналогичной частотой выборки, но другой архитектурой.
• ADS5500 от Texas Instruments — 12-битный АЦП с частотой выборки до 125 MSPS, но другие требования по питанию и корпусу.
• LTC2285 от Analog Devices — 12-битный АЦП с улучшенной энергопотребляемостью и частотой выборки до 105 MSPS.

Этот компонент предлагает отличное соотношение скорости и точности, что делает его идеальным для широкого спектра применений в высокочастотных и прецизионных системах.
