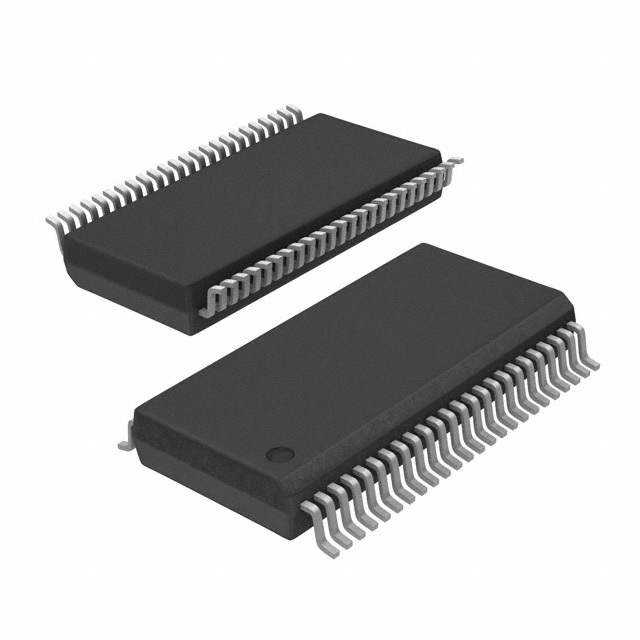

LTC1743CFW#PBF

Описание LTC1743CFW#PBF от Analog Devices

Общее описание

LTC1743CFW#PBF - это высокопроизводительный 12-битный аналогово-цифровой преобразователь (АЦП) с конвейерной архитектурой, способный выполнять выборку с частотой до 50 MSPS. Разработан для работы в широком диапазоне аналоговых сигналов с низким уровнем шума. Он идеально подходит для приложений, требующих высокой точности и быстродействия преобразования аналоговых сигналов в цифровые данные.

Преимущества

• Высокая скорость выборки: До 50 MSPS, что позволяет использовать в скоростных приложениях.
• Высокая точность: 12-битный выход с низким уровнем искажений.
• Конвейерная архитектура: Обеспечивает низкие задержки и высокую производительность.
• Дифференциальный вход: Повышает помехоустойчивость и уменьшает влияние шумов.
• Широкий диапазон рабочих температур: 0°C до 70°C, что делает его подходящим для различных рабочих условий.

Недостатки

• Высокое энерго-потребление: Требуется 5V питания для аналоговой и цифровой части.
• Сложность в использовании: Требует тщательного планирования схем и трассировки для максимальной производительности.

Типовое использование

• Обработка сигналов в телекоммуникациях.
• Цифровые осциллографы.
• Видеонаблюдение и системы распознавания изображений.
• Высокопроизводительная аудиоаппаратура.
• Научные исследования и приборы измерения.

Рекомендации по применению

• Используйте высококачественные стабилизированные источники питания для минимизации шума.
• Тщательно планируйте разводку печатной платы, особенно заземление и аналоговые/цифровые пути.
• Обеспечьте эффективное экранирование и фильтрацию сигналов, чтобы снизить вероятность электромагнитных помех.
• Качественно выступите фильтры и схемы согласования входных сигналов.

Основные технические характеристики

• Число бит: 12
• Частота выборки (на секунду): 50 MSPS
• Число входов: 1
• Тип входа: Дифференциальный
• Цифровой интерфейс: Параллельный
• Конфигурация: S/H-ADC (схема выборки и хранения + АЦП)
• Отношение S/H:ADC: 1:1
• Число АЦП: 1
• Архитектура: Конвейерная
• Тип опорного напряжения: Внешнее, Внутреннее
• Напряжение питания, аналоговое: 5V
• Напряжение питания, цифровое: 5V
• Диапазон рабочих температур: 0°C ~ 70°C
• Корпус: 48-TSSOP
• Монтаж: Поверхностный монтаж (SMD)

Возможные аналоги

• AD9235 от Analog Devices.
• ADS5407 от Texas Instruments.
• MCP3201 от Microchip.

Заключение

LTC1743CFW#PBF - это мощный и высокопроизводительный АЦП, идеально подходящий для задач, требующих высокой точности и быстродействия. При обеспечении надлежащих условий эксплуатации и правильном планировании схем, данный компонент может значительно повысить эффективность и надежность вашей электронной системы.
