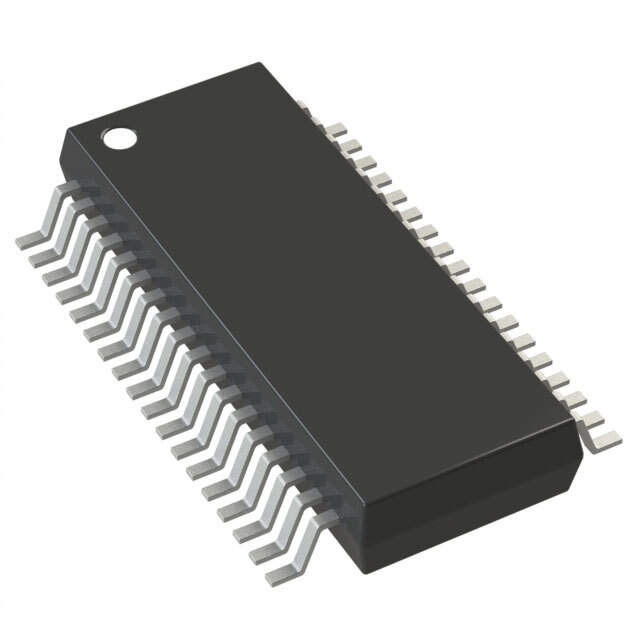

LTC1740CG#PBF

LTC1740CG#PBF от Analog Devices

Общее описание

LTC1740CG#PBF — это высокоскоростной 14-битный аналого-цифровой преобразователь (ADC) с архитектурой pipeline, разработанный компанией Analog Devices. Он обладает высокой точностью и производительностью, что делает его идеальным выбором для широкого спектра приложений, требующих точного и быстрого цифрового преобразования аналоговых сигналов.

Преимущества

• Высокая точность: 14-битное разрешение.
• Высокая скорость: Частота дискретизации до 6 миллионов отсчетов в секунду (6 MSPS).
• Универсальность: Поддержка как дифференциального, так и однофазного входа.
• Надежность: Надежное функционирование в широком диапазоне температур.

Недостатки

• Стоимость: Высокие характеристики могут отражаться в более высокой стоимости по сравнению с ADC с более низким разрешением или скоростью.
• Сложность проектирования: Может потребоваться более сложное проектирование схемы для интеграции этого компонента в определенные системы.

Типовое использование

LTC1740CG#PBF используется в следующих областях:

• Цифровая обработка сигналов
• Медицинское оборудование
• Радиосистемы и системы связи
• Измерительное оборудование и приборы
• Системы управления и автоматизации

Рекомендации по применению

• Питание: Обеспечьте стабильное ±5V (аналоговый) и 5V (цифровой) питание для обеспечения оптимальной работы.
• Референсный сигнал: Используйте внутренний или внешний опорный сигнал в зависимости от требуемой точности.
• Термическое управление: Учтите тепловыделение и обеспечьте достаточное охлаждение при необходимости.

Основные технические характеристики

• Разрядность: 14 бит
• Частота дискретизации: до 6 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный, однофазный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (сэмплинг-холдинг, аналого-цифровой преобразователь)
• Входное напряжение питания (аналоговое): ±5V, 5V
• Рабочая температура: от 0°C до 70°C
• Корпус: 36-выводной SSOP

Возможные аналоги

• AD9268-125 от Analog Devices
• ADS8481 от Texas Instruments
• AD6645 от Analog Devices

Этот компонет предоставляет надежное решение для широкого спектра применений, требующих высокоточного и высокоскоростного аналого-цифрового преобразования.
