Общее описание

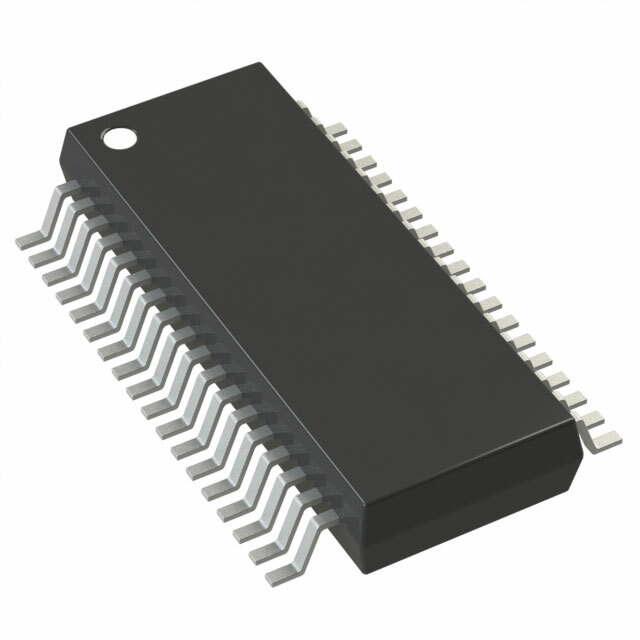

LTC1608IG#PBF от Analog Devices - это высокопроизводительный 16-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR, предназначенный для точных измерений и требовательных приложений, где важны высокое разрешение и скорость выборки. Он выполнен в корпусе 36-SSOP и подходит для поверхностного монтажа.

Преимущества

• Высокое разрешение: 16-битное разрешение обеспечивает точные измерения.
• Высокая скорость выборки: Частота выборки до 500 тыс. выборок в секунду.
• Гибкость ввода: Поддержка дифференциального и однонаправленного ввода.
• Отличная линейность: Обеспечивает высокую точность и низкий уровень искажений.
• Надежность работы при различных температурах: Широкий рабочий температурный диапазон от -40°C до 85°C.

Недостатки

• Относительно высокая стоимость: Может быть выше стоимости менее точных АЦП.
• Необходимость внешнего опорного напряжения: Для работы требуется внешнее или внутреннее опорное напряжение.

Типовое использование

• Высокоточные измерительные системы
• Медицинское оборудование
• Прецизионные датчики и приборы
• Промышленные системы автоматизации
• Научные и лабораторные измерения

Рекомендации по применению

• Источники питания: Обеспечьте стабильное ±5V для аналогового питания и 5V для цифрового питания.
• Сигнальные линии: Проектируйте обвязку с минимальными шумами для повышения точности измерений.
• Опорное напряжение: Используйте высококачественные источники опорного напряжения для повышения линейности и точности.

Основные технические характеристики

• Разрядность: 16 бит
• Частота выборки: До 500 тыс. выборок в секунду
• Количество входов: 1
• Тип входа: Дифференциальный или однонаправленный
• Интерфейс данных: Параллельный
• Архитектура: SAR (последовательное приближение)
• Тип опорного напряжения: Внешнее или внутреннее
• Напряжение питания, аналоговое: ±5V
• Напряжение питания, цифровое: 5V
• Рабочий температурный диапазон: от -40°C до 85°C
• Корпус: 36-SSOP

Возможные аналоги

• AD7622 от Analog Devices: Также 16-битный SAR АЦП с высокой скоростью выборки.
• MAX11645 от Maxim Integrated: 16-битный, более компактный вариант с интерфейсом I2C.
• ADS8860 от Texas Instruments: 16-битный SAR АЦП с низким энергопотреблением и высокой точностью.

Для получения более подробной информации ознакомьтесь с документацией производителя и спецификацией продукта.
