LTC1599ACN#PBF

LTC1599ACN#PBF от Analog Devices

Общее описание

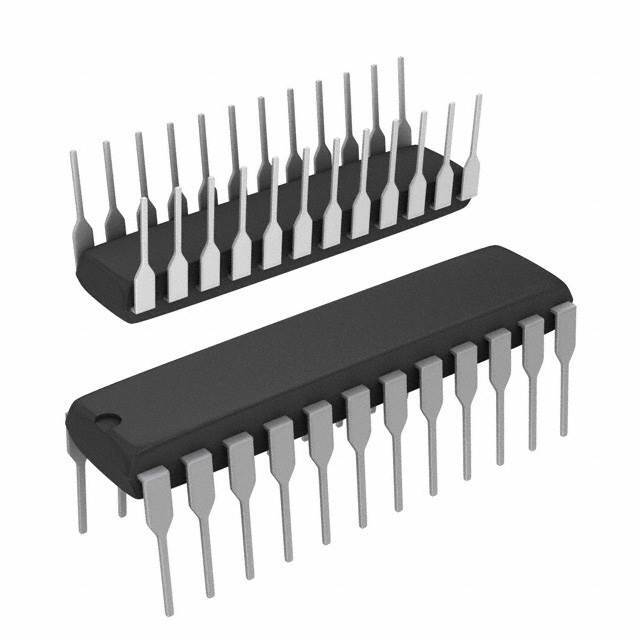

LTC1599ACN#PBF — это 16-разрядный цифро-аналоговый преобразователь (ЦАП), разработанный компанией Analog Devices. Он представлен в корпусе 24-DIP, что делает его удобным для пайки вручную и использования на макетных платах. Этот ЦАП обеспечивает высокую точность преобразования цифрового сигнала в аналоговый благодаря интегрированной R-2R архитектуре и внешней референсной напряжению.

Преимущества

• Высокая точность: 16-разрядное разрешение позволяет получить высокую точность преобразования, что особенно важно в профессиональных аудиоустройствах и измерительных системах.
• Быстрое время установки: Типичное время стабилизации составляет всего 1 мкс, что обеспечивает быструю реакцию системы на изменение входного сигнала.
• Удобство использования: Корпус 24-DIP (7.62мм) упрощает монтаж и диагностику устройства.

Недостатки

• Не буферизированный выход: Требуется дополнительная схемотехника для буферизации выходного сигнала, если это необходимо.
• Рабочий температурный диапазон: Ограничен диапазоном от 0°C до 70°C, что подходит не для всех приложений.

Типовое использование

• Аудио системы: Высокоточные аудио генераторы и обработка звука.
• Измерительные приборы: Прецизионные аналоговые измерительные системы.
• Автоматизация и контроль: Системы управления процессами и промышленные контроллеры.

Рекомендации по применению

• Используйте внешнее референсное напряжение для повышения точности выходного сигнала.
• Включите буферный усилитель на выходе, если требуется улучшение характеристик выходного сигнала.
• Обеспечьте надлежащую фильтрацию и управление шумами на линии питания для достижения максимальной производительности.

Основные технические характеристики

• Разрешение: 16 разрядов
• Число D/A преобразователей: 1
• Время стабилизации: 1 мкс (типичное)
• Тип выхода: Токовый, не буферированный
• Дифференциальный выход: Да
• Интерфейс данных: Параллельный
• Тип референсного сигнала: Внешний
• Напряжение питания (аналоговое): 5В
• Напряжение питания (цифровое): 5В
• ИНЛ/ДНЛ (LSB): ±0.35, ±0.2
• Архитектура: R-2R
• Рабочая температура: 0°C ~ 70°C
• Корпус / форм-фактор: 24-DIP (0.300", 7.62 мм)
• Тип монтажа: Сквозное отверстие

Возможные аналоги

• AD5541A от Analog Devices
• MCP4922 от Microchip Technology

Используйте LTC1599ACN#PBF от Analog Devices для создания высокоточных и надежных аналоговых выходных сигналов в ваших приложениях.
