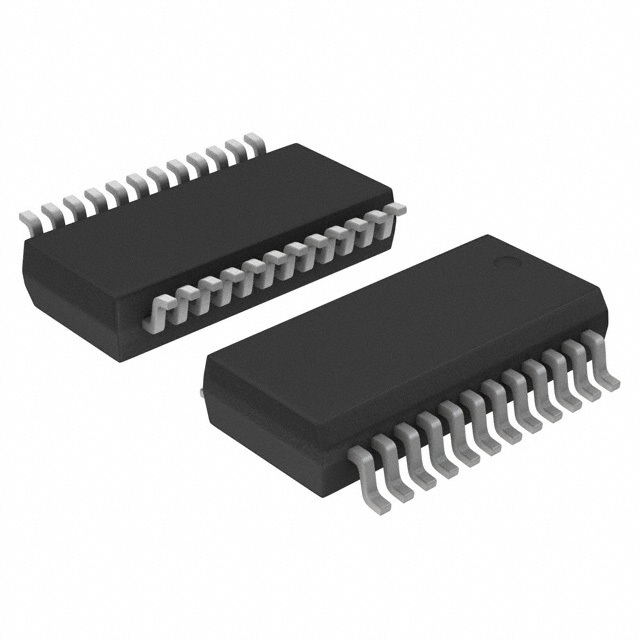

LTC1450CG#PBF

LTC1450CG#PBF от Analog Devices

Общее описание

LTC1450CG#PBF представляет собой высококачественный 12-битный цифро-аналоговый преобразователь (ЦАП) с выходным напряжением в корпусе 24-SSOP. Этот компонент предназначен для приложений, требующих высокой точности и быстрого времени установления сигнала.

Преимущества

• Высокая точность: 12-разрядное разрешение обеспечивает отличную точность выходного сигнала.
• Быстрое время установления: Время установления 14 мкс (типовое) позволяет быстро реагировать на изменения входных данных.
• Удобный интерфейс: Параллельный интерфейс для легкой интеграции в системы.
• Гибкость по напряжению: Работает как с внутренним, так и с внешним опорным напряжением.

Недостатки

• Температурные ограничения: Компонент предназначен для работы в температурном диапазоне от 0°C до 70°C, что может быть ограничивающим фактором для некоторых применений.
• Отсутствие дифференциального выхода: Выходной сигнал не является дифференциальным, что может ограничить использование в некоторых специализированных применениях.

Типовое использование

• Аудио-системы: Высокоточные ЦАП часто используются в аудио приложениях для преобразования цифрового аудио сигнала в аналоговый.
• Промышленная автоматизация: Используется в системах контроля и управления процессами, где требуется точный аналоговый сигнал.
• Медицинские приборы: Применяются в медицинских устройствах для обеспечения точных и надежных аналоговых выходных данных.

Рекомендации по применению

• Опорное напряжение: При использовании внешнего опорного напряжения убедитесь, что оно стабильно и не превышает рекомендованных значений.
• Питание: Обеспечьте стабильное питание с напряжением 5 В для аналоговой и цифровой частей.
• Пайка: При монтаже на плате учитывайте требования к пайке поверхностного монтажа (SMT).

Основные технические характеристики

• Разрядность: 12 бит
• Количество ЦАП: 1
• Время установления: 14 мкс (типовое)
• Тип выхода: Буферизированный аналоговый выход
• Дифференциальный выход: Нет
• Интерфейс данных: Параллельный
• Тип опорного напряжения: Внешнее, внутреннее
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Нелинейность, основная/дифференциальная (LSB): ±4 (макс), ±0.5 (макс)
• Архитектура: Строковый ЦАП (String DAC)
• Рабочая температура: 0°C ~ 70°C
• Корпус: 24-SSOP (0.209", 5.30 мм ширина)
• Тип монтажа: Поверхностный монтаж

Возможные аналоги

• AD5696R от Analog Devices: 16-разрядный цифро-аналоговый преобразователь с выходом напряжения.
• MCP4921-E/SN от Microchip Technology: 12-разрядный ЦАП с SPI-интерфейсом и внутренним опорным напряжением.
• DAC7611U от Texas Instruments: 12-разрядный ЦАП с параллельным интерфейсом.

Заключение

LTC1450CG#PBF от Analog Devices является высокоточным и надежным цифро-аналоговым преобразователем, подходящим для широкого спектра приложений. Используя этот компонент, вы обеспечите своей системы точный и стабильный аналоговый выход.
