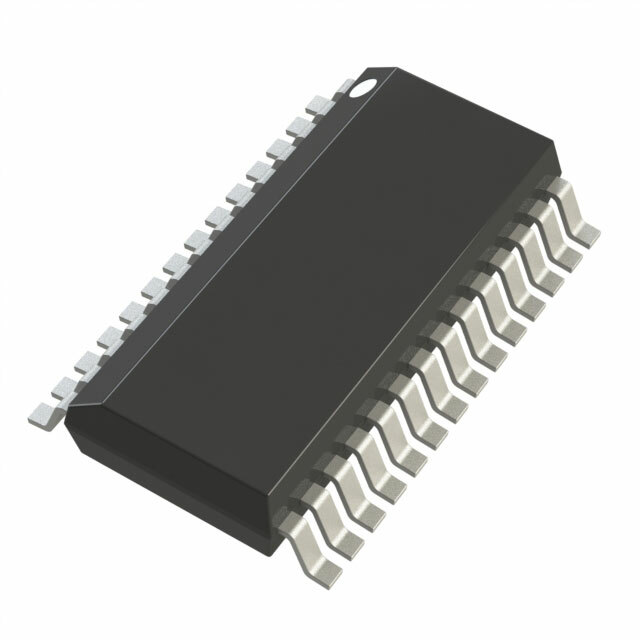

LTC1420CGN#PBF

LTC1420CGN#PBF от Analog Devices

Общее описание: LTC1420CGN#PBF — это высокоскоростной 12-битный аналого-цифровой преобразователь (АЦП), выполненный по технологии с конвейерной архитектурой. Он обладает способностью работать с высокой частотой выборки до 10 Мвыборок/с. Этот компонент был разработан для использования в системах с высокими требованиями к точности и скорости передачи данных. Корпус сделан в форм-факторе 28-выводного SSOP, что обеспечивает компактное размещение.

Преимущества:

• Высокая скорость выборки до 10 Мвыборок/с
• Импровизированное разрешение 12 бит для точных измерений
• Возможность работы как с дифференциальными, так и с однонаправленными входами
• Компактный корпус SSOP для экономии места на плате

Недостатки:

• Рабочий температурный диапазон ограничен от 0°C до 70°C, что может не подходить для всех применений
• Необходимо внешнее опорное напряжение для обеспечения стабильно высокой точности

Типовое использование:

• Цифровая обработка сигналов
• Высокоскоростная регистрация данных
• Медицинская электроника
• Системы связи
• Радиоэлектронные устройства

Рекомендации по применению:

• Для достижения максимальной точности и производительности рекомендуется использовать высококачественные источники питания и тщательную маршрутизацию сигнальных линий на печатной плате.
• Убедитесь, что опорное напряжение стабильно и согласуется с требованиями для вашего применения.
• Учитывайте температурные ограничения при проектировании системы охлаждения.

Основные технические характеристики:

• Разрядность: 12 бит
• Частота дискретизации: до 10Mвыборок/с
• Количество входов: 1 (Дифференциальный и однонаправленный)
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (Схема с учетом и аналого-цифровой преобразователь)
• Количество АЦП: 1
• Архитектура: Конвейерная
• Тип опорного напряжения: Внешнее, Внутреннее
• Напряжение питания, аналоговое: ±4.75 В ~ 5.25 В
• Напряжение питания, цифровое: 2.7 В ~ 5.25 В
• Особенности: Программируемый усилитель
• Рабочая температура: от 0°C до 70°C
• Корпус / Типоразмер: 28-выводный SSOP (0.154", Ширина 3.90 мм)
• Монтаж: Поверхностный монтаж

Возможные аналоги:

• ADC12DL040 от Texas Instruments
• AD9238 от Analog Devices
• MCP3208 от Microchip Technology

Заключение: LTC1420CGN#PBF от Analog Devices является мощным и высокоточным АЦП, который идеально подходит для приложений, требующих быстрой и точной цифровизации аналоговых сигналов. Применение этого компонента значительно повысит производительность вашей системы в различных высокоскоростных и высокоточных применениях.
