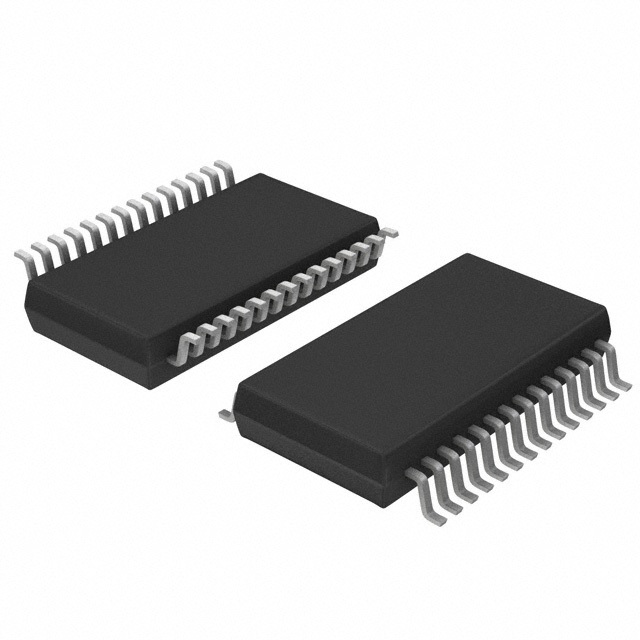

LTC1410CG#PBF

LTC1410CG#PBF от Analog Devices

Общее описание

LTC1410CG#PBF – это высокопроизводительный 12-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (последовательного приближения). Разработан для работы с напряжением питания ±5 В (аналоговая часть) и 5 В (цифровая часть). Устройство обладает высокой скоростью выборки до 1.25 млн выборок в секунду (1.25MSPS) и поддерживает дифференциальные и однонаправленные входы.

Преимущества

1. Высокая скорость: Частота выборки до 1.25 MSPS, что делает его идеальным для высокоскоростных применений.
2. Высокая точность: 12-битное разрешение обеспечивает точное преобразование аналогового сигнала в цифровой.
3. Множество вариантов входа: Поддержка дифференциальных и однонаправленных входов дает гибкость при проектировании схем.
4. Простота интеграции: Поставляется в компактном корпусе типа 28-SSOP, что упрощает интеграцию в проект.

Недостатки

1. Требуется два источника питания: Преобразователь требует независимого питания для аналоговой и цифровой частей.
2. Ограниченный температурный диапазон: Рабочий диапазон температур от 0°C до 70°C может ограничивать использование в экстремальных условиях.

Типовое использование

• Цифровая обработка сигналов
• Медицинская электроника
• Аудио-приложения
• Прецизионные измерения
• Осциллографы

Рекомендации по применению

Для обеспечения стабильности и точности работы LTC1410CG#PBF следует обратить внимание на следующие моменты:

1. Используйте качественные источники питания для аналоговой и цифровой частей: ±5 В для аналоговой и 5 В для цифровой части.
2. Экранирование и заземление: Хорошее экранирование и правильное заземление помогут снизить помехи и улучшить точность.
3. Качественные операционные усилители: Использование высококачественных операционных усилителей на входах поможет сократить шум и искажения.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: 1.25 MSPS
• Количество входов: 1
• Тип входа: Дифференциальный, однонаправленный
• Интерфейс данных: Параллельный
• Конфигурация: S/H-ADC (Задержка-Выборка/ADC)
• Архитектура: SAR (последовательное приближение)
• Ссылочное напряжение: Внешнее, Внутреннее
• Напряжение питания (аналоговое): ±5 В
• Напряжение питания (цифровое): 5 В
• Корпус: 28-SSOP (5.30 мм ширина)
• Рабочий температурный диапазон: от 0°C до 70°C

Возможные аналоги

• LTC1278: 12-битный, 500 кSPS, SAR ADC с аналогичными характеристиками.
• AD9237: Аналого-цифровой преобразователь от Analog Devices с немного большими возможностями.

LTC1410CG#PBF – это отличный выбор для задач, требующих высокой скорости и точности аналогово-цифрового преобразования.
