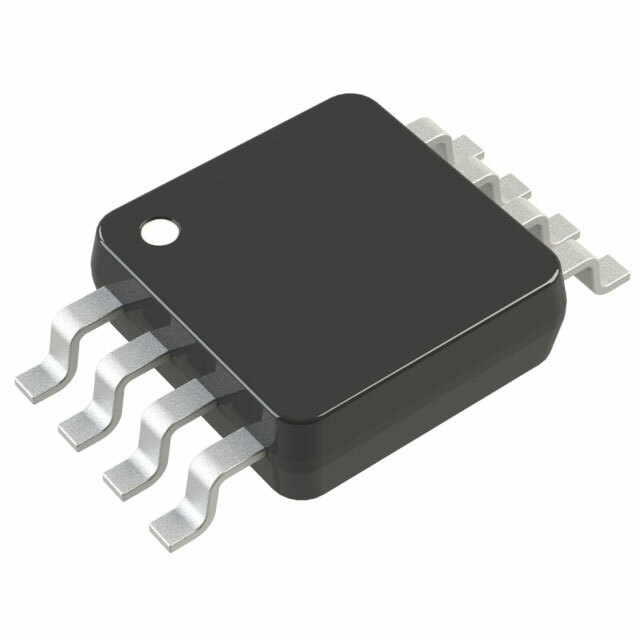

LTC1403ACMSE#PBF

LTC1403ACMSE#PBF от Analog Devices

Общее описание

LTC1403ACMSE#PBF — это высокопроизводительный 14-битный аналого-цифровой преобразователь (ADC) с архитектурой последовательного приближения (SAR) от компании Analog Devices. Он предназначен для множества приложений, требующих высокого уровня точности и быстрого времени отклика. Устройство выпускается в корпусе MSOP-10 с теплоотводом (Exposed Pad) для надежного охлаждения и простоты монтажа.

Преимущества

• Высокая точность: 14-битное разрешение обеспечивает высокую точность измерений.
• Высокая скорость оцифровки: до 2.8 млн выборок в секунду (Samples per Second).
• Компактность: корпус MSOP-10 экономит место на печатной плате.
• Универсальность: поддержка как дифференциального, так и однооконечного ввода.
• Гибкость: возможность использования как внешнего, так и внутреннего опорного напряжения.

Недостатки

• Температурный диапазон: рабочий диапазон температур от 0°C до 70°C, что может быть недостаточным для экстремальных условий эксплуатации.
• Внешние компоненты: для оптимальной работы может потребоваться дополнительное внешнее компонентное окружение (источник опорного напряжения и т.д.).

Типовое использование

LTC1403ACMSE#PBF часто используется в приложениях, таких как:

• Прецизионные измерительные приборы
• Медицинское оборудование
• Системы автоматизированного тестирования
• Цифровые осциллографы
• Промышленные сенсоры и управляющие системы

Рекомендации по применению

• Убедитесь, что используете стабильное и чистое внешнее опорное напряжение, если оно необходимо вашему проекту.
• Надежно обеспечьте отвод тепла от корпуса MSOP-10, особенно если устройство работает в режиме высокой выборки.
• Используйте фильтры для подавления шумов на входе, чтобы сохранить точность измерений.

Основные технические характеристики

• Разрядность: 14 бит
• Частота выборки: до 2.8 млн выборок в секунду
• Количество входов: 1 (принимает как дифференциальные, так и однооконечные сигналы)
• Интерфейс данных: SPI
• Тип архитектуры: SAR (последовательное приближение)
• Опорное напряжение: внешнее или внутреннее
• Напряжение питания (аналоговое и цифровое): 2.7В - 3.6В
• Рабочий температурный диапазон: 0°C - 70°C
• Корпус: MSOP-10 с теплоотводом (Exposed Pad)

Возможные аналоги

• AD7980 от Analog Devices: 16-битный SAR ADC с похожими характеристиками.
• ADS8317 от Texas Instruments: 16-битный SAR ADC с низким энергопотреблением.
• MAX11166 от Maxim Integrated: 16-битный, одноканальный, высокоскоростной SAR ADC.

Используйте эти аналоги если LTC1403ACMSE#PBF недоступен или нужны немного другие характеристики.

Для получения дополнительной информации или консультации, обратитесь к техническому отделу вашего поставщика.
