LTC1385CG#PBF

LTC1385CG#PBF от Analog Devices

Общее описание

LTC1385CG#PBF является низковольтным приемопередатчиком, который предлагает полный дуплекс и поддержку стандартов RS-562. Корпус устройства выполнен в 20-выводном SSOP размере, что делает его удобным для поверхностного монтажа (SMT). Это устройство предназначено для работы в диапазоне напряжений питания от 3 В до 3,6 В и обеспечивает скорость передачи данных до 120 kBd.

Преимущества

• Энергоэффективность: устройство потребляет минимальное количество энергии и работает в широком диапазоне напряжений питания.
• Компактность: благодаря малым размерам корпуса SSOP-20, это устройство подходит для использования в компактных устройствах.
• Полный дуплекс: поддержка одноэтапной передачи данных в обе стороны облегчает создание высокоэффективных коммуникационных систем.

Недостатки

• Температурный диапазон: устройство работает в ограниченном температурном диапазоне от 0°C до 70°C, что может ограничивать его применение в экстремальных условиях.
• Скорость передачи: максимальная скорость передачи данных ограничена на уровне 120 kBd, что может быть недостаточно для высокоскоростных приложений.

Типовое использование

• Коммуникационные устройства: модемы, шлюзы и маршрутизаторы.
• Интерфейсные приложения: межплатные соединения, преобразователи интерфейсов.
• Эмбеддед-системы: корректный обмен данными между микроконтроллерами и периферийными устройствами.

Рекомендации по применению

• Убедитесь, что напряжение питания находится в пределах 3 В - 3,6 В для достижения максимальной производительности.
• При поверхностном монтаже следуйте рекомендациям производителя для обеспечения корректного припоя и минимальных потерь на соединениях.
• Обратите внимание на температурный диапазон при использовании устройства в различных условиях эксплуатации.

Основные технические характеристики

• Протокол: RS-562
• Количество драйверов/приемников: 2/2
• Дуплекс: Полный
• Гистерезис приемника: 400 мВ
• Скорость передачи данных: до 120 kBd
• Напряжение питания: 3 В ~ 3,6 В
• Рабочая температура: 0°C ~ 70°C
• Тип монтажа: Поверхностный монтаж (SMT)

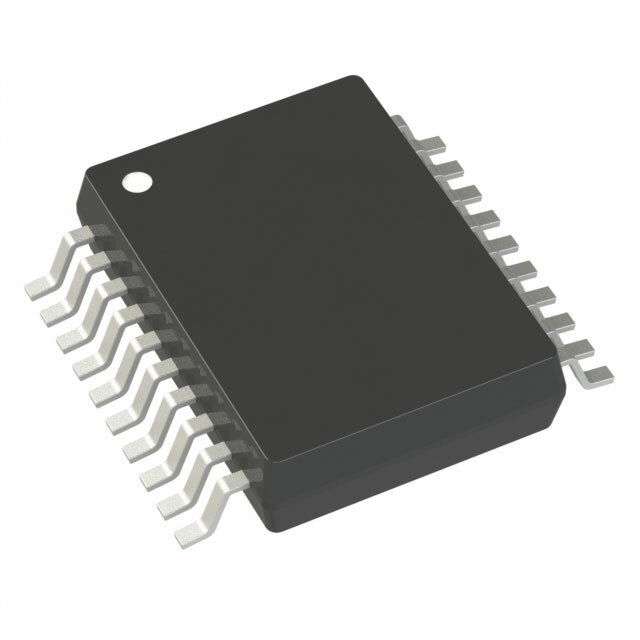

• Корпус / Размер: 20-выводной SSOP (ширина 5,30 мм)

Возможные аналоги

• MAX3222E от Maxim Integrated - аналогичный RS-232 приемопередатчик с более широким диапазоном рабочих температур.
• ADM3202 от Analog Devices - транслирующий чип, поддерживающий интерфейс RS-232 с усиленной защитой и устойчивостью к электромагнитным помехам.

Используя LTC1385CG#PBF, вы сможете эффективно реализовать надежные коммуникационные решения в рамках слабых энергозависимых систем.
