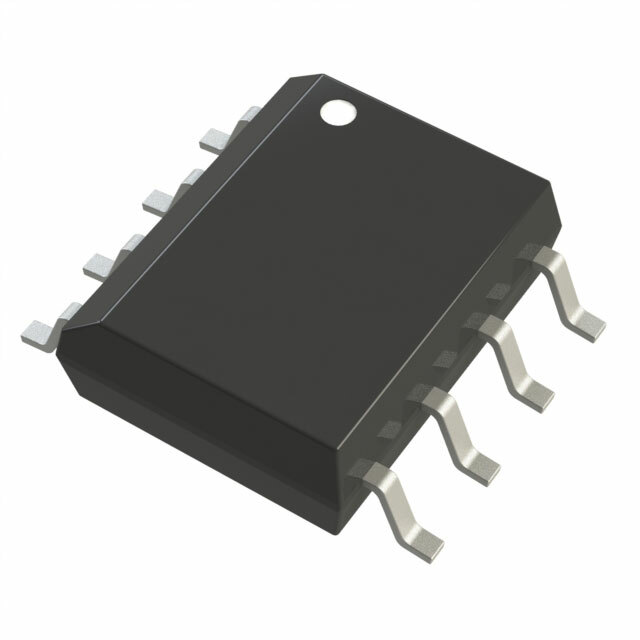

LTC1298CS8#TRPBF

LTC1298CS8#TRPBF от Analog Devices

Общее описание

LTC1298CS8#TRPBF — это высокоэффективный 12-битный аналогово-цифровой преобразователь (АЦП) с последовательным интерфейсом от компании Analog Devices. Данный компонент обладает архитектурой SAR (Successive Approximation Register), что позволяет ему быстро и точно преобразовывать аналоговые сигналы в цифровую форму. Устройство выполнено в компактном корпусе SOIC-8 и предназначено для поверхностного монтажа.

Преимущества

• Компактность: Корпус SOIC-8 удобен для монтажа и экономит место на плате.
• Высокая точность: 12-битное разрешение обеспечивает точность преобразований.
• Простота интерфейса: Последовательный интерфейс SPI облегчает интеграцию в различные системы.
• Низкое энергопотребление: Эффективность в потреблении энергии делает его подходящим для приложений с ограниченным энергобюджетом.

Недостатки

• Ограниченный температурный диапазон: Рабочий диапазон температур от 0°C до 70°C может быть ограничивающим фактором для некоторых применений.

Типовое использование

• Измерительные приборы: Использование в системах сбора данных для высокоточных измерений.
• Медицинское оборудование: Применение в устройствах, требующих точного анализа аналоговых сигналов.
• Автоматизация и контроль: Использование в системах автоматизации для детального мониторинга и управления.
• Портативные устройства: Применение в устройствах, где важны компактность и низкое энергопотребление.

Рекомендации по применению

• Внешний источник опорного напряжения: Используйте высокостабильные внешние источники опорного напряжения для повышения точности преобразований.
• Экранирование и заземление: Обеспечьте хорошую экранировку и правильное заземление, чтобы минимизировать электромагнитные помехи.
• Тепловой режим: Старайтесь избегать работы в экстремальных температурах, близких к пределам диапазона.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 11,1 кГц
• Количество входов: 2 (единополюсных)
• Тип интерфейса: SPI
• Архитектура: SAR
• Внешняя опорная напряжение: Да
• Напряжение питания, аналоговое: 5 В
• Напряжение питания, цифровое: 5 В
• Корпус / размер: SOIC-8 (3,90 мм ширина)
• Монтажные тип: Поверхностный монтаж

Возможные аналоги

• MCP3202: 12-битный АЦП с последовательным интерфейсом, аналогичный по возможностям и факторам формы.
• ADS7841: 12-битный АЦП от Texas Instruments с 4 каналами и аналогичным интерфейсом.

В целом, LTC1298CS8#TRPBF представляет собой высокоточный и компактный компонент, идеально подходящий для приложений, требующих надежного и эффективного аналогово-цифрового преобразования.
