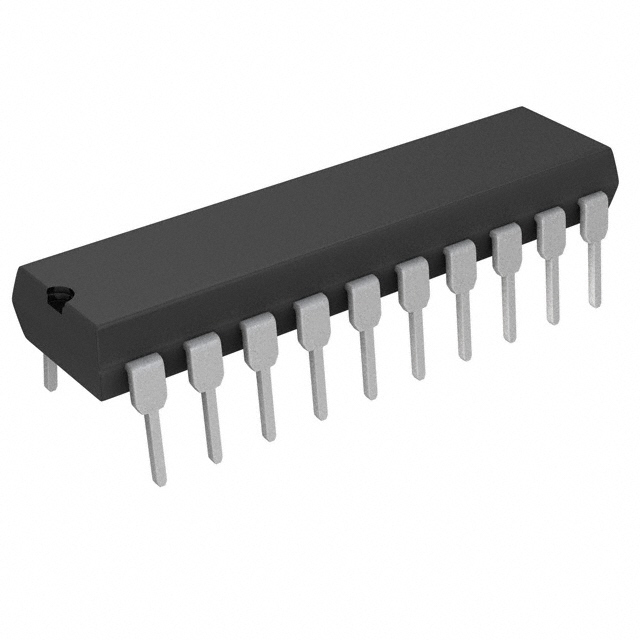

LTC1296BCN#PBF

LTC1296BCN#PBF от Analog Devices

Общее описание

LTC1296BCN#PBF — это высокоточный 12-битный аналого-цифровой преобразователь (АЦП) с восьмиканальной системой сбора данных (DAS). Этот АЦП поддерживает как последовательный, так и параллельный интерфейсы передачи данных, что делает его универсальным решением для различных приложений.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает точное преобразование аналогового сигнала в цифровой.
• Многоканальность: Восемь каналов позволяют измерять несколько источников сигнала одновременно.
• Гибкость интерфейсов: Поддержка как последовательного, так и параллельного интерфейсов для различных вариантов подключения.
• Широкий диапазон питающего напряжения: Возможность работы при двустороннем ±5В и одностороннем 5В питании.

Недостатки

• Большое количество выводов: Корпус PDIP-20 может занимать больше пространства на плате по сравнению с корпусами меньшего размера.
• Ограниченный температурный диапазон: Подходит только для использования в пределах 0°C ~ 70°C.

Типовое использование

• Системы сбора данных
• Прецизионные измерительные приборы
• Медицинское оборудование
• Промышленные датчики и контрольные устройства

Рекомендации по применению

• Рекомендуется использовать в приложениях, где необходима высокая точность и многоканальность.
• Избегать использования в экстремальных температурных условиях, превышающих диапазон 0°C ~ 70°C.
• Обеспечить надлежащую фильтрацию и защиту от шумов для максимальной точности измерений.

Основные технические характеристики

• Разрешение: 12 бит
• Частота дискретизации: до 46.5 тысяч выборок в секунду (46.5 kSPS)
• Количество каналов: 8
• Интерфейс данных: Последовательный, Параллельный
• Источник питания: Двусторонний ±5В или односторонний 5В
• Диапазон рабочих температур: 0°C ~ 70°C
• Тип монтажа: Сквозное отверстие (Through Hole)
• Корпус / Форм-фактор: 20-DIP (0.300", 7.62 mm)

Возможные аналоги

• AD7888BRU от Analog Devices — 12-битный АЦП с 8 каналами и последовательным интерфейсом в меньшем корпусе TSSOP.
• MCP3208-CI/P от Microchip Technology — аналогичный 12-битный АЦП с 8 каналами, последовательным интерфейсом и корпусом PDIP-16.

Если вам нужны дополнительные рекомендации или уточнения по использованию LTC1296BCN#PBF, не стесняйтесь обращаться!
