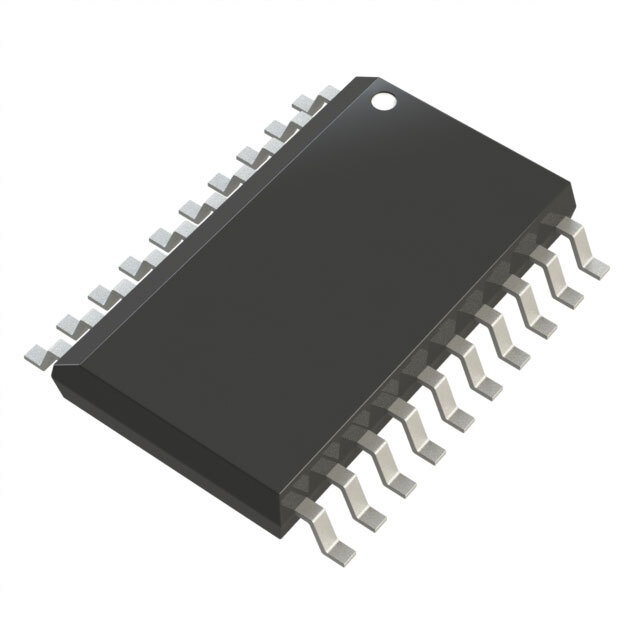

Описание компонента LTC1294DCSW#PBF от Analog Devices

Общее описание

LTC1294DCSW#PBF — это высокопроизводительный 12-битный аналого-цифровой преобразователь (АЦП) с интерфейсом последовательной передачи данных, разработанный компанией Analog Devices. Этот компонент предоставляет точное и стабильное аналогово-цифровое преобразование и подходит для самых различных приложений, включая промышленные системы управления, измерительные системы и медицинские приборы.

Преимущества

• Высокая точность: 12-битная резолюция обеспечивает детальное преобразование аналогового сигнала в цифровой.
• Многоканальность: 8 каналов позволяют использовать один АЦП для нескольких источников сигнала.
• Последовательный и параллельный интерфейсы: Позволяют гибкую интеграцию с различными микроконтроллерами и процессорами.
• Широкий диапазон питающих напряжений: Поддержка ±5V или 5V питания для различных схемных решений.
• Компактный форм-фактор: Корпус SOIC-20 для поверхностного монтажа.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура ограничена 0°C ~ 70°C, что может не подходить для всех типов условий эксплуатации.
• Не поддерживает сверхвысокие скорости: Максимальная частота выборки 46.5k выборок в секунду может быть недостаточной для некоторых высокоскоростных приложений.

Типовое использование

• Промышленные системы управления
• Измерительные приборы
• Медицинские устройства
• Автоматизация зданий
• Системы сбора данных

Рекомендации по применению

• Фильтрация входного сигнала: Используйте аналоговые фильтры для минимизации шумов и уменьшения искажений сигнала.
• Согласование уровней: Обеспечьте правильное согласование уровней напряжения для максимальной точности преобразования.
• Теплоотвод: Включите меры по отводу тепла при использовании в высокопроизводительных системах или плотно собранных платах.

Основные технические характеристики

• Разрядность: 12 бит
• Количество каналов: 8
• Максимальная частота выборки: 46.5 kSPS
• Интерфейс передачи данных: Последовательный, Параллельный
• Питающее напряжение: ±5V, 5V
• Рабочая температура: 0°C ~ 70°C
• Корпус: SOIC-20 (поверхностный монтаж)

Возможные аналоги

• MCP3208 от Microchip Technology
• ADS7828 от Texas Instruments
• AD7888 от Analog Devices

Используя LTC1294DCSW#PBF, можно достичь надежного и стабильного аналого-цифрового преобразования, что делает этот компонент отличным выбором для различных приложений в области электроники и автоматизации.
