LTC1290CIN#PBF

LTC1290CIN#PBF от Analog Devices

Общее описание

LTC1290CIN#PBF - это высокоточный 12-битный аналогово-цифровой преобразователь (АЦП) с последовательным интерфейсом от компании Analog Devices. АЦП обладает возможностью преобразования нескольких аналоговых сигналов, что делает его универсальным инструментом для различных приложений.

Преимущества

• Высокая точность: 12-битный преобразователь обеспечивает точное измерение аналоговых сигналов.
• Многоканальный ввод: Поддержка 4 дифференциальных или 8 однополярных входов.
• Встроенный мультиплексор: Позволяет легко переключаться между входами.
• Стабильная работа при различных температурах: Работоспособен в температурном диапазоне от -40°C до +85°C.
• Совместимость с SPI: Обеспечивает легкую интеграцию с микроконтроллерами и другими цифровыми устройствами.

Недостатки

• Внешняя ссылка: Требует внешнего опорного напряжения для работы.
• Относительно низкая скорость выборки: Скорость выборки до 50 тысяч выборок в секунду может быть недостаточной для некоторых высокоскоростных приложений.

Типовое использование

• Индустриальные системы управления
• Медицинские измерительные приборы
• Автоматизация и контроль процессов
• Преобразование сигналов датчиков
• Системы управления энергопотреблением

Рекомендации по применению

• Опорное напряжение: Используйте высокостабильный источник опорного напряжения для обеспечения точности преобразований.
• Фильтрация сигнала: Рекомендуется использовать внешний фильтр для устранения шумов на аналоговых входах.
• Цифровой интерфейс: Убедитесь, что ваш микроконтроллер поддерживает SPI для правильной работы с LTC1290.

Основные технические характеристики

• Разрядность: 12 бит
• Скорость выборки: До 50 тыс. выборок в секунду
• Количество входов: 4 дифференциальных или 8 однополярных
• Тип входного напряжения: Однополярное или дифференциальное
• Интерфейс данных: SPI
• Конфигурация: Встроенный мультиплексор и цепь выборки-хранения
• Архитектура: SAR (последовательного приближения)
• Опорное напряжение: Внешнее
• Напряжение питания: 5 В

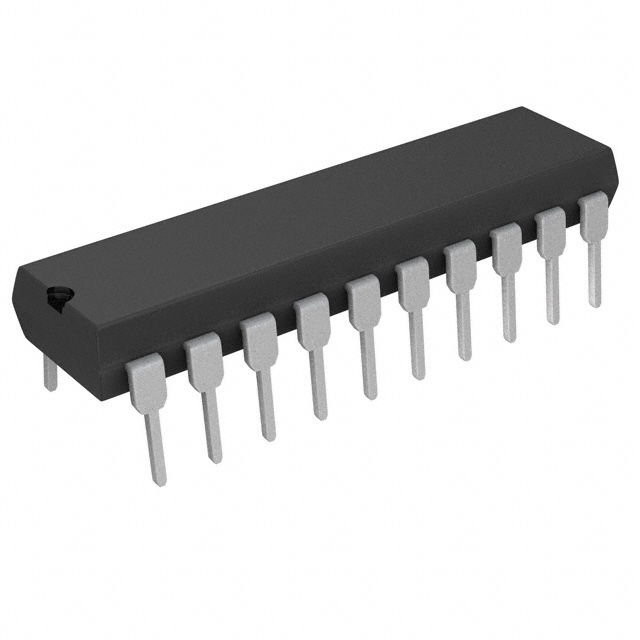

• Тип корпуса: 20-PDIP
• Температурный диапазон: От -40°C до +85°C

Возможные аналоги

• AD7896 от Analog Devices
• MCP3208 от Microchip Technology
• ADS7828 от Texas Instruments

Используя LTC1290CIN#PBF, вы получаете надежный и точный инструмент для различных измерительных задач, будь то промышленность, медицина или лабораторные исследования.
