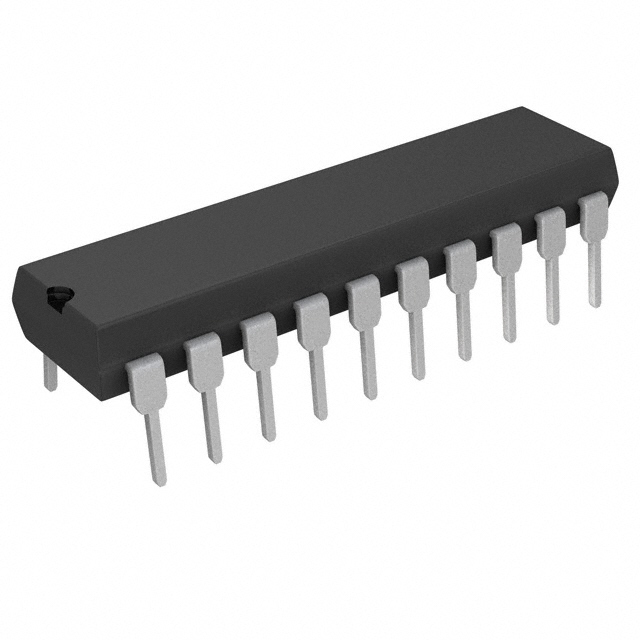

LTC1290CCN#PBF от Analog Devices

Общее описание

LTC1290CCN#PBF – это 12-битный аналого-цифровой преобразователь (АЦП) с частотой выборки до 50 тысяч отсчетов в секунду. Этот компонент обладает мультиплексированной входной системой, позволяющей использовать 4 или 8 входных каналов. В основе его архитектуры лежит метод последовательного приближения (SAR), что обеспечивает высокую точность и быстродействие.

Преимущества

• Высокая точность: 12-битное разрешение обеспечивает качественное преобразование аналоговых сигналов.
• Мультиплексирование входов: Поддержка нескольких каналов на один конвертер, что снижает стоимость и упрощает конструкцию.
• Широкий диапазон напряжений питания: Поддерживает как однополярное (+5 В), так и двуполярное (±5 В) питание.
• Интерфейс SPI: Простая интеграция с большинством микроконтроллеров и процессоров.

Недостатки

• Температурные ограничения: Рабочий диапазон температур ограничен 0°C ~ 70°C, может быть недостаточным для некоторых промышленных применений.
• Требует внешнего опорного напряжения: Это может потребовать дополнительных компонентов в схеме.

Типовое использование

• Преобразование аналоговых сигналов в системах сбора данных.
• Медицинские приборы.
• Измерительные и контрольно-измерительные приборы.
• Системы управления процессами.

Рекомендации по применению

• Обеспечьте стабильное внешнее опорное напряжение для достижения наилучших результатов.
• Подключайте фильтрующие конденсаторы как к аналоговым, так и к цифровым линиям питания для минимизации шумов.
• Используйте подходящий SPI-контроллер для управления и сбора данных с АЦП.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки (отсчетов в секунду): до 50k
• Количество входов: 4 или 8
• Тип входов: Дифференциальные, однонаправленные
• Интерфейс данных: SPI
• Конфигурация: MUX-S/H-ADC
• Тип опорного напряжения: Внешний
• Напряжение питания (аналоговое): 5 В, ±5 В
• Напряжение питания (цифровое): 5 В, ±5 В
• Корпус: 20-DIP (0.300", 7.62mm)
• Тип монтажа: Сквозной

Возможные аналоги

• AD7854ARZ от Analog Devices: Близкий аналог с похожими характеристиками.
• ADS7841P от Texas Instruments: 12-битный АЦП с интерфейсом SPI, работающий на схожих частотах выборок.
• MCP3208-CI/P от Microchip Technology: Мультиканальный 12-битный АЦП с интерфейсом SPI и аналогичным диапазоном напряжений питания.

Использование LTC1290CCN#PBF позволит вам создать надежные и точные системы сбора данных, обеспечивая высококачественное преобразование аналоговых сигналов в цифровые.
