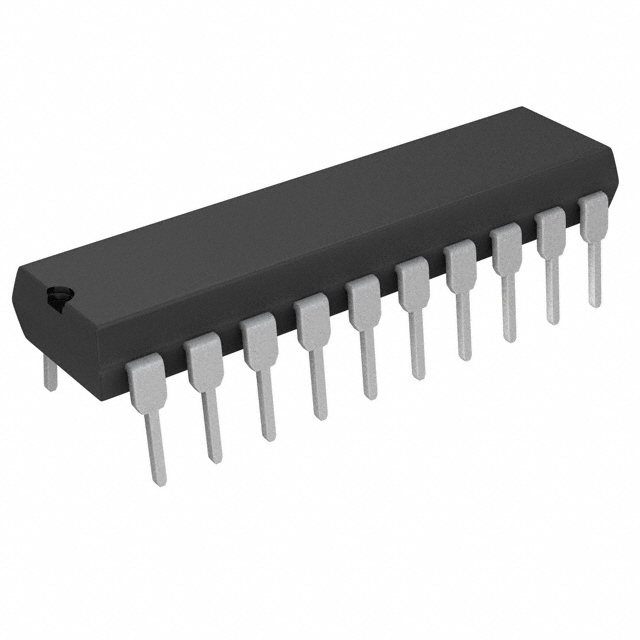

LTC1290BCN#PBF от Analog Devices

Общее описание

LTC1290BCN#PBF - это 12-битный аналогово-цифровой преобразователь (ADC) с последовательным интерфейсом от компании Analog Devices. Этот компонент предназначен для точного преобразования аналоговых сигналов в цифровой формат с широкой областью применений, начиная от промышленной автоматизации и заканчивая медицинскими приборами.

Преимущества

• Высокое разрешение: 12-битный A/D преобразователь обеспечивает точность измерений.
• Гибкость: Поддерживает до 8 аналоговых входов, которые могут быть сконфигурированы как в дифференциальном, так и в одноразрядном режимах.
• Низкое энергопотребление: Эффективное использование энергии позволяет применять устройство в батарейных и энергоэффективных системах.
• Простота интеграции: Компактный корпус и стандартный последовательный интерфейс облегчают интеграцию в любые системы.

Недостатки

• Требует внешнего эталонного напряжения: Может потребоваться дополнительный компонент для обеспечения стабильного эталонного напряжения.
• Ограниченный температурный диапазон: Рабочий диапазон от 0°C до 70°C может ограничить использование в экстремальных условиях.

Типовое использование

• Бытовая электроника
• Промышленные системы автоматизации
• Медицинские приборы
• Системы сбора данных

Рекомендации по применению

• Используйте внешнее эталонное напряжение для обеспечения стабильности и точности измерений.
• Обеспечьте правильное заземление и экранирование, чтобы уменьшить влияние шумов на измерения.
• Подключайте входы через фильтры, если требуется защита от высокочастотных помех.

Основные технические характеристики

• Разрядность (бит): 12
• Частота дискретизации (на секунду): 50 кГц
• Количество входов: 4 или 8 (дифференциальные или одноразрядные)
• Тип ввода: Дифференциальный, одноразрядный
• Интерфейс данных: SPI
• Конфигурация: Мультиплексор-УЗД-АЦП (MUX-S/H-ADC)
• Соотношение УЗД:АЦП: 1:1
• Количество АЦП: 1
• Архитектура: Последовательная аппроксимация (SAR)
• Тип опорного напряжения: Внешний
• Напряжение питания, аналоговое: ±5В
• Напряжение питания, цифровое: ±5В
• Температурный режим: от 0°C до 70°C
• Корпус: 20-DIP (0.300", 7.62 мм)
• Монтаж: Сквозные отверстия

Возможные аналоги

• ADS7816P от Texas Instruments
• MCP3208-CI/P от Microchip Technology
• MAX186BCPP от Maxim Integrated

LTC1290BCN#PBF представляет собой высокоточный и надежный вариант для множества приложений, требующих преобразования аналоговых сигналов в цифровой формат.
