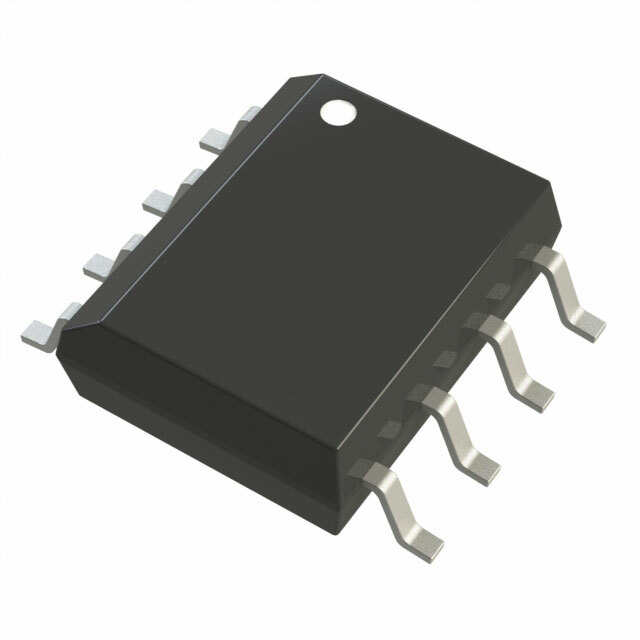

LTC1286CS8#PBF

LTC1286CS8#PBF от Analog Devices

Общее описание

LTC1286CS8#PBF — это высокоэффективный и малопотребляющий аналого-цифровой преобразователь (ADC) с собственной архитектурой SAR (защитно-адаптивного регулятора) от компании Analog Devices. Конвертер обеспечивает разрешение в 12 бит и предназначен для точного преобразования аналоговых сигналов в цифровую форму.

Преимущества

• Высокая точность: 12-битная глубина позволяет точно измерять входные сигналы.
• Компактный корпус: занимает мало места на плате, легко интегрируется в компактные устройства.
• Низкое энергопотребление: подходящий для портативных устройств и систем с ограниченным источником питания.
• Высокая скорость преобразования: до 12,5k выборок в секунду.
• SPI интерфейс: Простота подключения и интеграции в системы с использованием последовательного интерфейса SPI.

Недостатки

• Ограниченный температурный диапазон: Рабочая температура от 0°C до 70°C может ограничить применение в экстремальных погодных условиях.
• Внешний опорный источник: требуется внешний источник опорного напряжения, что может добавить сложности в проектировании.

Типовое использование

• Прецизионные измерительные системы
• Медицинские приборы
• Портативные устройства и приборы
• Автомобильные системы
• Промышленные контрольные и измерительные системы

Рекомендации по применению

• Использование внешнего опорного напряжения: для обеспечения точности и стабильности измерений рекомендуется использовать стабильный внешний опорный источник.
• Защита входов: следует предусмотреть схемы защиты для входных линейных сигналов, чтобы предотвратить повреждения перепадом напряжения.
• Фильтрация питания: рекомендуется применять фильтры, чтобы уменьшить шум в цепи питания и обеспечить стабильную работу ADC.

Основные технические характеристики

• Разрешение: 12 бит
• Частота выборок: до 12,5k выборок в секунду
• Количество входов: 1 (дифференциальный)
• Интерфейс передачи данных: SPI
• Конфигурация: S/H-ADC
• Архитектура преобразователя: SAR
• Тип опорного напряжения: Внешнее
• Рабочие напряжения: Аналоговое и цифровое: 4.5V ~ 9V
• Температурный диапазон: от 0°C до 70°C
• Корпус: 8-SOIC (3.90 мм ширина)
• Монтаж: Поверхностный монтаж (SMD)

Аналоги

• LTC1286IS8#PBF: вариант с ширшим температурным диапазоном (-40°C ~ 85°C).
• MCP3202-BI/P: альтернативный 12-битный SAR-ADC от Microchip с похожими параметрами.

Эти характеристики делают LTC1286CS8#PBF предпочтительным выбором для множества современных решений, требующих высокоточного аналого-цифрового преобразования.
