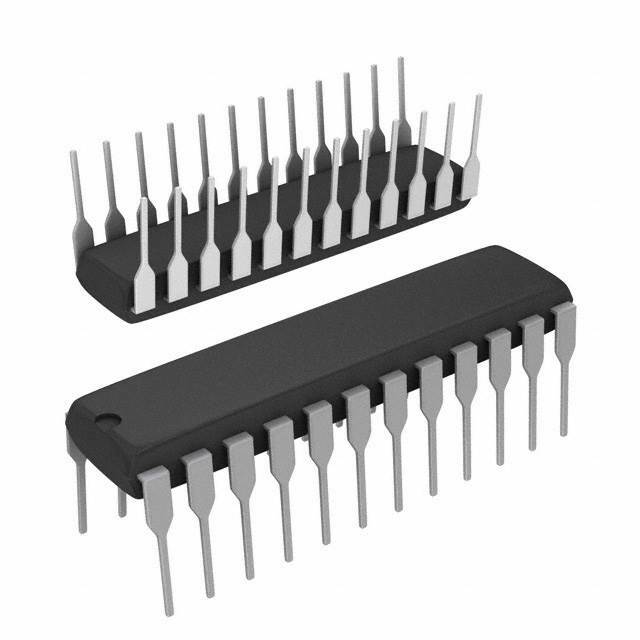

LTC1282BCN

LTC1282BCN - Аналого-цифровой преобразователь от Analog Devices

Общее описание

LTC1282BCN – это высокоэффективный 12-битный аналого-цифровой преобразователь (ADC), разработанный компанией Analog Devices. Устройство выполнено в корпусе 24-PDIP и использует метод последовательного приближения (SAR) для преобразования аналоговых сигналов в цифровые. Благодаря интегрированному быстрое захвату и преобразованию данных, LTC1282BCN отличается высокой точностью и производительностью, что делает его идеальным для использования в разнообразных приложениях.

Преимущества

• Высокое разрешение: 12-битный ADC обеспечивает точное преобразование сигнала.
• Быстрая скорость преобразования: до 140 kSPS (тысяч выборок в секунду).
• Встроенный опорный источник напряжения: облегчает проектирование схем.
• Простой интерфейс: параллельный выход данных упрощает взаимодействие с микроконтроллерами и другими устройствами.
• Надежность и стабильность: широкий диапазон рабочих напряжений и температуры.

Недостатки

• Ограничение по температурному диапазону: от 0°C до 70°C, что может быть недостаточным для некоторых индустриальных приложений.
• Не самый компактный корпус (24-PDIP), который может не подойти для очень ограниченных по пространству проектов.

Типовое использование

• Промышленные и медицинские приборы
• Измерительные и контролирующие системы
• Цифровая обработка сигналов
• Аудио оборудование и системы телекоммуникаций
• Высокоточные системы управления

Рекомендации по применению

• Блок питания и заземление: Используйте стабильные источники питания для аналоговой и цифровой частей, чтобы минимизировать шум и колебания.
• Фильтрация сигнала: Применяйте входные фильтры для сглаживания высокочастотных помех.
• Распайка: Избегайте перегрева при пайке, чтобы не повредить внутренние компоненты.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 140 kSPS
• Количество входов: 1 (одноканальный)
• Тип входа: Однополярный
• Интерфейс данных: Параллельный
• Конфигурация: SAR (последовательное приближение)
• Количество A/D преобразователей: 1
• Опорное напряжение: Встроенное
• Напряжение питания (аналоговое/цифровое): 2.7V ~ 3.6V, ±3V
• Диапазон рабочих температур: 0°C ~ 70°C
• Корпус/размер: 24-PDIP (0.300", 7.62mm)
• Монтаж: Сквозное отверстие (Through Hole)

Возможные аналоги

• AD1674KNZ от Analog Devices
• MCP3201-CI/ST от Microchip Technology
• ADS7816P от Texas Instruments

LTC1282BCN отлично подойдет для проектов, требующих точного и быстрого преобразования аналогового сигнала в цифровой, где важны надежность и простота использования.
