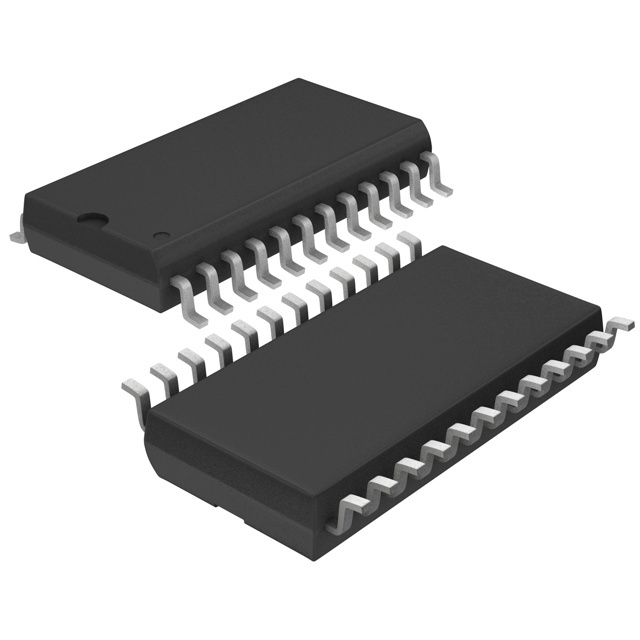

LTC1278-5CSW#PBF

8 640,00 ₽
Количество: в наличии (удаленный склад)
  • Точный срок поставки и актуальная стоимость будут указаны после размещения заказа
  • На сайте представлен не весь ассортимент, оставляйте заявку

Описание

LTC1278-5CSW#PBF от Analog Devices

Общее описание

LTC1278-5CSW#PBF — это высокопроизводительный 12-битный аналого-цифровой преобразователь (ADC) с архитектурой SAR (Successive Approximation Register). Этот компонент предлагает высокую точность и быструю скорость преобразования до 500 тысяч выборок в секунду, что делает его идеальным для широкого спектра аналоговых применений.

Преимущества

  • Высокая точность: 12-битный ADC обеспечивает высокую точность измерений.
  • Высокая скорость: Скорость преобразования до 500ksps позволяет использовать компонент в высокоскоростных приложениях.
  • Низкая задержка: Мгновенный отклик благодаря архитектуре SAR.
  • Широкий диапазон входного напряжения: Поддержка как внутреннего, так и внешнего опорного напряжения.

Недостатки

  • Температурные ограничения: Рабочий диапазон температуры от 0°C до 70°C может ограничить применение в экстремальных условиях.
  • Требует внешних компонентов: Для настройки необходимы внешние резисторы и конденсаторы.

Типовое использование

  • Системы сбора данных
  • Прецизионные измерительные системы
  • Медицинское оборудование
  • Промышленные контроллеры
  • Аудио оборудование

Рекомендации по применению

  • Использование фильтрации: Для большей точности сигналов рекомендуется использовать внешние фильтры для подавления шумов.
  • Настройка опорного напряжения: Правильная настройка и стабилизация опорного напряжения важна для получения точных результатов.
  • Термическое управление: Предусмотрите хороший теплоотвод для работы в условиях повышенной нагрузки.

Основные технические характеристики

Параметр Значение
Количество бит 12
Скорость выборки 500ksps
Количество входов 1
Тип входа Одинарный (Single Ended)
Интерфейс данных Параллельный
Архитектура SAR
Тип опорного напряжения Внешнее, Внутреннее
Входное напряжение (аналог) 5V, -2.45V ~ 5.25V
Входное напряжение (цифра) 5V
Рабочая температура 0°C ~ 70°C
Корпус 24-SOIC (0.295", 7.50мм ширины)
Монтаж Поверхностный монтаж (Surface Mount)

Возможные аналоги

  • ADC12038CIWM: Похожий по характеристикам 12-битный ADC
  • ADS7806P: Высокопроизводительный 12-битный ADC от Texas Instruments
  • MCP3201-BI/SN: Экономичный выбор от Microchip Technology

Этот компонент является отличным выбором для систем, требующих высокой точности и быстрой обработки аналоговых сигналов.
