LTC1278-4CN#PBF

LTC1278-4CN#PBF от Analog Devices

Общее описание

LTC1278-4CN#PBF – это высокопроизводительный 12-битный аналогово-цифровой преобразователь (АЦП) с архитектурой SAR (Successive Approximation Register), выпускаемый компанией Analog Devices. Этот чип обладает одномоментным выбором входа и может считывать данные с частотой до 400 тыс. выборок в секунду. Он подходит для приложений, требующих высокой точности и быстрого преобразования аналоговых сигналов в цифровой формат.

Преимущества

• Высокая точность: Разрядность 12 бит обеспечивает превосходное разрешение при преобразовании аналоговых сигналов.
• Высокая скорость: Способен обеспечивать скорость выборки до 400 kSPS (выборок в секунду).
• Удобство использования: Простой интерфейс данных на основе параллельного подключения.
• Гибкость питания: Поддержка внутреннего и внешнего опорного напряжения, что делает его подходящим для различных схемотехнических решений.

Недостатки

• Требования к питанию: Необходимость в нескольких уровнях напряжения питания (аналогового и цифрового) может усложнить проектирование схем питания.
• Температурный диапазон: Ограничен коммерческим температурным диапазоном от 0°C до 70°C, что может не подходить для экстремальных условий эксплуатации.

Типовое использование

• Цифровые осциллографы
• Системы сбора данных в научных и промышленных приложениях
• Обработка аудиосигналов
• Медицинская техника

Рекомендации по применению

• Для обеспечения максимальной точности рекомендуется использовать высококачественные компоненты внешней схемы, такие как стабилизированные источники питания и точные опорные напряжения.
• Обеспечьте высокое качество сигналов заземления для минимизации шумов.
• Следите за температурным режимом эксплуатации, чтобы не выходить за пределы коммерческого температурного диапазона.

Основные технические характеристики

• Количество бит: 12
• Частота выборок: до 400 kSPS
• Количество входов: 1 (однонаправленный)
• Тип входа: Однополюсный (Single Ended)
• Интерфейс данных: Параллельный
• Архитектура: SAR
• Тип опорного напряжения: Внешнее и внутреннее
• Напряжение питания (аналоговое): 5V, -2.45V ~ 5.25V
• Напряжение питания (цифровое): 5V
• Температурный диапазон: от 0°C до 70°C

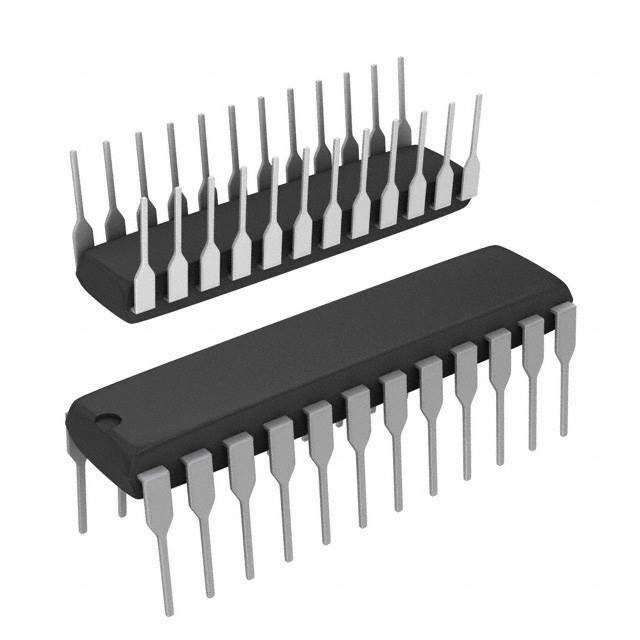

• Корпус: 24-PDIP (0.300", 7.62mm)
• Монтаж: Сквозное отверстие (Through Hole)

Возможные аналоги

• ADS7804P от Texas Instruments: 16-битный SAR АЦП с более высокой разрядностью.
• AD574A от Analog Devices: 12-битный АЦП с параллельным интерфейсом данных и интернальным опорным напряжением.
• MCP3201-CI/SN от Microchip Technology: 12-битный АЦП с последовательным интерфейсом SPI.
