LTC1274ISW#PBF от Analog Devices

Общее описание

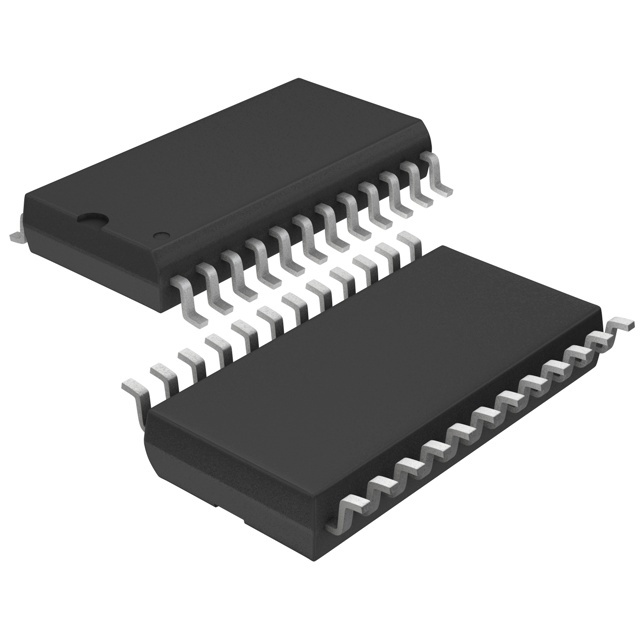

LTC1274ISW#PBF — это 12-битный аналогово-цифровой преобразователь (АЦП) с успехивно-приближающейся схемой (SAR) и частотой выборки до 100 тыс. отсчетов в секунду. Этот АЦП имеет один вход и предпринятие для высокоточного преобразования аналоговых сигналов в цифровую форму. Он выполнен в корпусе SOIC с 24 выводами и предназначен для поверхностного монтажа.

Преимущества

• Высокоточное преобразование: 12-битное разрешение обеспечивает высокую точность и детализированность данных.
• Высокая частота выборки: до 100 тыс. отсчетов в секунду позволяет использовать прибор в высокоскоростных приложениях.
• Гибкость питания: поддержка как внешнего, так и внутреннего опорного напряжения.
• Компактные размеры: корпус SOIC с 24 выводами идеально подходит для плотной компоновки на платах.

Недостатки

• Не подходит для работы в условиях экстремальных температур: рабочий диапазон -40°C ~ 85°C может быть недостаточен для некоторых специализированных задач.
• Ограниченное количество входов: только один вход, что ограничивает возможность многоканального преобразования.

Типовое использование

• Цифровые осциллографы
• Медицинские приборы
• Автоматизированные системы тестирования
• Преобразователи данных в системах связи
• Системы управления и мониторинга в промышленности

Рекомендации по применению

Для обеспечения максимальной точности преобразования рекомендуется использовать правильно настроенный источник опорного напряжения. Также важно соблюдать правила электромагнитной совместимости (EMC) и развязки питания, чтобы минимизировать шумы и помехи при преобразовании сигналов.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 100 ksps
• Количество входов: 1
• Тип входа: однофазный
• Интерфейс данных: параллельный
• Конфигурация: S/H-ADC
• Архитектура: SAR
• Опорное напряжение: внешнее, внутреннее
• Питание (аналоговое): 5V, -2.45V ~ 5.25V
• Питание (цифровое): 5V
• Рабочая температура: -40°C ~ 85°C
• Корпус / размер: SOIC-24 (7.5 мм в ширину)
• Тип монтажа: поверхностный монтаж (SMD)

Возможные аналоги

• AD7890 от Analog Devices
• MAX195 от Maxim Integrated
• MCP3201 от Microchip Technology
• ADS7805 от Texas Instruments

Эти аналоги могут предлагать различные уровни производительности и дополнительные функции, соответствующие вашим конкретным требованиям.
