LTC1274CSW#PBF

LTC1274CSW#PBF от Analog Devices

Общее описание

LTC1274CSW#PBF — это 12-битный аналогово-цифровой преобразователь (АЦП) с последовательно-параллельным регистром (SAR) от компании Analog Devices. Этот высокопроизводительный АЦП предназначен для преобразования аналоговых сигналов в цифровую форму и предлагает высокую точность и скорость преобразования.

Преимущества

• Высокая точность: 12-битный выход данных обеспечивает высокую точность цифрового представления аналогового сигнала.
• Быстрая скорость преобразования: Максимальная частота семплирования 100 кГц позволяет использовать LTC1274CSW#PBF в приложениях, требующих быстрой обработки данных.
• Удобный интерфейс: Преобразователь поддерживает параллельный интерфейс данных, что облегчает интеграцию с микроконтроллерами и другими цифровыми устройствами.
• Гибкость в питании: Возможность питания от различных источников напряжения — 5 В для аналоговой и цифровой частей.

Недостатки

• Ограниченный диапазон рабочих температур: Рабочий диапазон температур от 0°C до 70°C может ограничивать использование устройства в экстремальных условиях.
• Требование внешнего референсного напряжения: Для получения максимальной точности требуется внешнее референсное напряжение.

Типовое использование

• Промышленные системы управления: Применение в датчиках и системах мониторинга, требующих высокой точности и быстрого преобразования данных.
• Медицинские приборы: Использование в медицинской технике для точного измерения аналоговых сигналов.
• Системы сбора данных: Применение в научных и исследовательских установках для анализа и цифровой обработки данных.

Рекомендации по применению

• Используйте внешний высокостабильный референс напряжения для достижения максимальной точности и стабильности работы АЦП.
• Обеспечьте качественное питание устройства, минимизируя шумы и помехи, чтобы избежать искажения данных.
• Следуйте рекомендациям по проектированию печатных плат, чтобы обеспечить надлежащую работу устройства на высоких частотах.

Основные технические характеристики

• Разрядность: 12 бит
• Частота семплирования: до 100 кГц
• Количество входов: 1 (однонаправленный)
• Интерфейс данных: параллельный
• Архитектура: SAR (последовательно-параллельный регистр)
• Диапазон напряжения питания (аналоговое): 5 В, -2.45 В ~ 5.25 В
• Диапазон напряжения питания (цифровое): 5 В
• Тип референса: внешний, внутренний
• Рабочая температура: от 0°C до 70°C

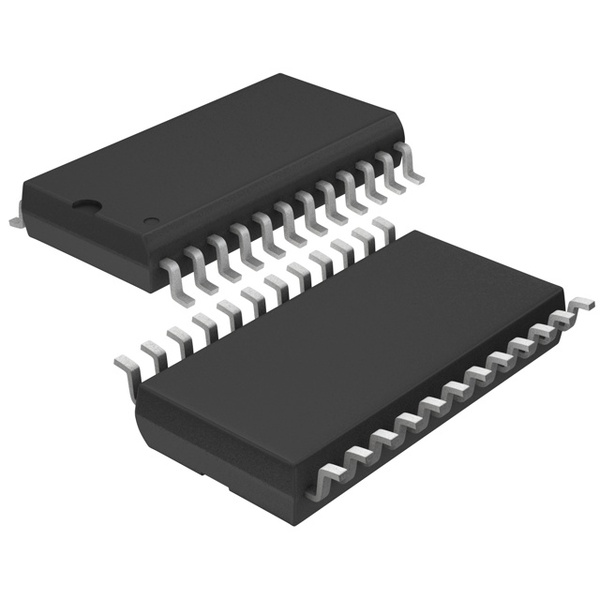

• Корпус: 24-SOIC (0.295", 7.50 мм ширина)
• Тип монтажа: поверхностный (SMT)

Возможные аналоги

• ADS7809 от Texas Instruments
• AD574A от Analog Devices
• MCP3201 от Microchip Technology

LTC1274CSW#PBF является отличным выбором для приложений, требующих высокой точности и быстроты преобразования аналоговых сигналов в цифровые данные.
