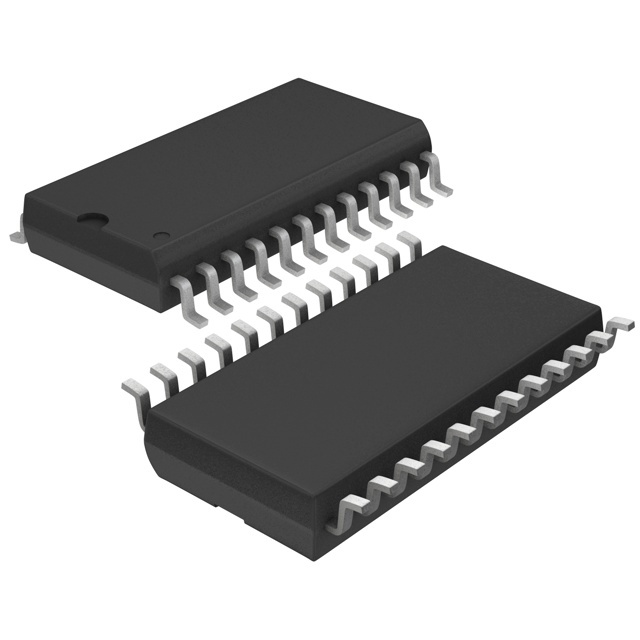

LTC1272-8CCSW#PBF

LTC1272-8CCSW#PBF от Analog Devices

Общее описание

LTC1272-8CCSW#PBF – это 12-разрядный, 8-канальный аналогово-цифровой преобразователь (АЦП) с архитектурой последовательного аппроксимирующего регистра (SAR) от компании Analog Devices. Предназначен для преобразования аналоговых сигналов в цифровые с высокой точностью и быстродействием.

Преимущества

• Высокая точность: Разрядность 12 бит обеспечивает детализацию сигнала для разнообразных применений.
• Многоканальность: Поддержка 8 входных каналов позволяет использовать этот АЦП в системах с множеством датчиков.
• Быстрая выборка: Частота выборки до 250 kSPS (тысяч отсчетов в секунду) позволяет работать с быстрыми сигналами.
• Встроенные референсные напряжения: Снижает количество необходимых внешних компонентов.

Недостатки

• Рабочий температурный диапазон: Ограничен до 0°C ~ 70°C, что может не подходить для особо жестких условий эксплуатации.
• Напряжение питания: Требует стабильного питающего напряжения 5 В как для аналоговой, так и для цифровой части, что может потребовать дополнительной стабилизации питания.

Типовое использование

• Системы сбора данных
• Измерительные приборы
• Промышленная автоматика
• Медицинские устройства и оборудование
• Проверка и тестирование электроники

Рекомендации по применению

• Размещение на плате: Монтируется на поверхность (SMD), что удобно для применения на компактных печатных платах.
• Согласование сигналов: Следует обратить внимание на согласование входных аналоговых сигналов и стабилизацию напряжения питания.
• Экранирование: В условиях сильных электромагнитных помех может потребоваться экранирование для предотвращения помех в аналоговых цепях.

Основные технические характеристики

• Разрядность: 12 бит
• Частота выборки: до 250 kSPS
• Количество входов: 8 каналов (однонаправленные)
• Входное напряжение: 0V до 5V
• Интерфейс данных: Параллельный
• Рабочее напряжение (аналоговое и цифровое): 5В
• Корпус: 24-SOIC (ширина 7.50 мм)
• Температурный режим: 0°C ~ 70°C

Возможные аналоги

• ADS7830 от Texas Instruments: 8-канальный, 8-битный АЦП с архитектурой SAR.
• MCP3208 от Microchip: 12-битный, 8-канальный АЦП с SPI интерфейсом.
• AD7888 от Analog Devices: 8-канальный, 12-битный АЦП с SERDES интерфейсом.

Эти компоненты предоставляют разнообразные характеристики и интерфейсы, которые могут быть рассмотрены в зависимости от требований конкретного проекта.
